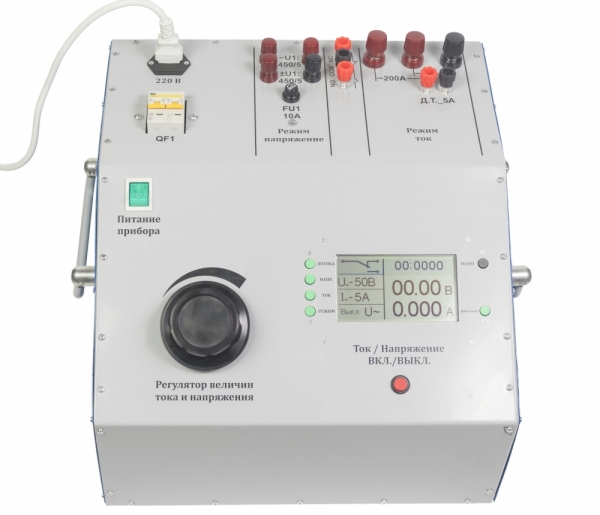

Пристрій перевірки простих захистів - DTE-450/200 призначений:
- для налагодження і перевірки пристроїв простих релейних захистів РЗА, на місці їх установки на електростанціях, підстанціях, промислових підприємствах або в лабораторіях
- для налагодження і перевірки елементів електроавтоматики (електромагнітних реле, контакторів, пускачів і т.п.)
- для налагодження і перевірки автоматичних вимикачів

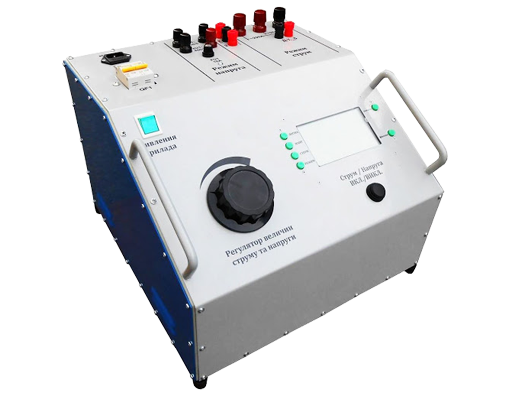

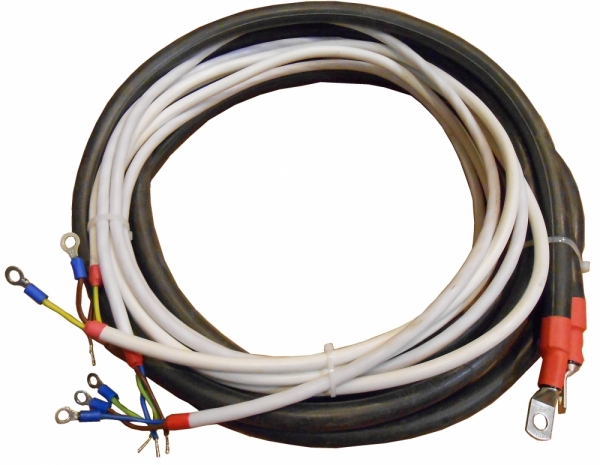

Пристрій виконаний в єдиному корпусі, що створює додаткові зручності при експлуатації. У своєму складі має з'єднувальні дроти і кабелі для підключення випробовуваних пристроїв
Технические характеристики:
|
Напряжение питающей сети переменного тока, В
|
220 ± 10%(50Гц)
|
|
Максимальный ток потребления питающей сети, А
|
50
|
|
Максимальная потребляемая мощность, (В×А)
|
3000
|
|
Температура окружающей среды
|
-10…+45 °C
|
|
Температура хранения
|
-20…+45 °C
|
|
Относительная влажность воздуха при температуре +25˚С, %, не более
|
80
|
|
Атмосферное давление, мм рт. ст.
|
от 630 до 800
|
|
Вес устройства, без учета комплекта соединительных проводов, кг, не более
|
30
|
|
Режим работы длительный, не менее
|
120мин
|
|
Средний срок службы, лет
|
10
|
|
Выходное напряжение
|
|
|
Диапазон выходного синусоидального напряжения, сетевой частоты, формируемого устройством разбит на три под диапазона
|
0 –– 50 (В)
0 –– 250 (В) 0 –– 450 (В) |
|
Диапазон выходного выпрямленного напряжения, формируемого устройством разбит на три под диапазона
|
0 –– 50 (В)
0 –– 250 (В) 0 –– 450 (В) |
|
Точность измерения выходного напряжения, (%)
|
1,5
|
|
Разрешение измерения выходного напряжения, (мВ.)
|
10
|
|
Выходной ток
|
|
|
Диапазон выходного синусоидального тока, сетевой частоты, формируемого устройством разбит на два под диапазона
|
0 –– 20 (А)
0 –– 200 (А) |
|
Точность измерения выходного тока, (%)
|
1,5
|
|
Разрешение измерения выходного тока, (мА.)
|
10
|
