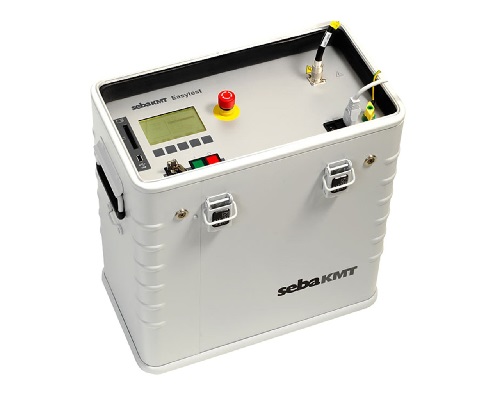

EASYTEST 20 KV

Виробник SebaKMT (Німеччина)

Easytest, швидкий тестер включення СНЧ. Надійний і простий контроль після ремонту прокладки кабелів.
Основна ціна
Після прокладки або ремонту кабелів необхідно швидко і надійно випробувати їх. Подальше включення напруги без попереднього випробування являє собою ризик, до того ж у більшості випадків багато норм і внутрішні інструкції не допускають цього

Досі проводилися 5-ти або 10-ти хвилинні випробування в діапазоні робочої напруги. Для цього використовуються або прості випробувальні прилади пост. напруги або тестери ізоляції, які з напругою макс. 10 кВ взагалі рідко підходять для діапазону робочої напруги. Як відомо, спеціально для кабелів з ізоляцією із зшитого поліетилену випробування постійною напругою відносно марно і неефективно, на старих кабелях через ефекти поляризації це може навіть викликати додаткове старіння або пошкодження. На підставі досвіду такої роботи видно, що випробування постійною напругою розкривають тільки самі наочні (грубі) проблеми. Приховані проблеми не визначаються і в майбутньому приведуть до збоїв при експлуатації


SebaKMT, знаючи про цю проблему, розробила новий випробувальний прилад, який має мінімальні габарити і вагу. З вихідною напругою 20 кВ і 0,1 Гц змін. напругою при 0,5 μФ і до 2,5 μФ при 0,02 Гц прилад Easytest має достатньо потужності, щоб відчувати кабель довжиною до 2 км 20 кВ частотою 0,1 Гц з випробувальною напругою значно вище Uo. Для хлорвінілових кабелів і кабелів з паперово-масляною ізоляцією є режим пост. напруги з вимірюванням струмів витоку. Щоб розширити можливості випробувань інтегрована функція випробування оболонки і тактова вихідна напруга для точної локалізації ушкоджень оболонки

Опції:

  • Захист від напруги перешкод
  • Додаткова функція таймера для тимчасової затримки ВВ-роз'єднання, після виходу з розподільного пристрою
  • При виникненні зворотньої напруги установка відключається, і через роз'єднувач вимикається ВВ-вихід
  • Оптична та акустична сигналізація виявленої зворотної напруги

Комплектація:

  • Кабелі для підключення високої напруги, мережі і заземлення
  • Сумка для кабелів
  • Інструкція з експлуатації
  • Ремінь для перенесення



Технические характеристики:


Контроль включ. AC 0 – 20кВ 0,1 Гц @ 0,5 µФ
Напряжение прямоуг.формы 0,02 Гц @ 2,5 µФ
DC испытание 0 – 20 кВ с измерением тока утечки
Измерение тока утечки 1мА диапазон измерения
Распознавание пробоя Оптическая сигнализация
Tаймер 0 - 60 мин.
Испытание оболочки 0 – 5 кВ
Точная локализация повреждений оболочки 0 – 5 кВ, такт.импульс 1:3
Безопасность F-Ohm контроль/авар.выкл.
Габариты 45 x 25 x 48 см
Вес 17 кг
Класс защиты IP 56 при закрытой крышке
