Стенд високовольтний випробувальний - DTE-100-12Д призначений для випробування діелектричних властивостей ізоляції електрозахисних засобів. Стенд дозволяє проводити випробування:
- діелектричні гумових рукавичок і бот, електроінструменту і т.п. змінною високою напругою промислової частоти, регульованим в межах 100В - 15кВ
- Ізоляційних високовольтних штанг змінною високою напругою промислової частоти, регульованим в межах 300В - 100кВ
- Перевірка неонових ламп змінним напругою промислової частоти, регульованим в межах 0 - 250 В
- Обладнання стенду може використовуватися в якості високовольтної установки для випробувань ізоляції виробів (кабелів, ізоляторів та ін.) напругою змінного струму

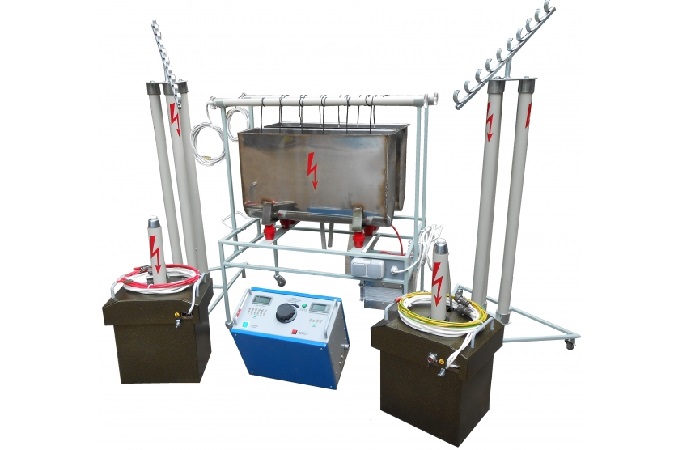

Пристрій:
Стенд конструктивно виконаний блочно:
- Блок управління і вимірювання, в подальшому - БО
- Ведучий блок високої напруги, в подальшому - БВН-50_1
- Ведений блок високої напруги, в подальшому - БВН-50_2
- Випробувальна установка, в подальшому - ІУ-15
Додатково для випробування ізолюючих штанг два штатива на 10 ложемент. З'єднання міжблочні виконані за допомогою кабелів

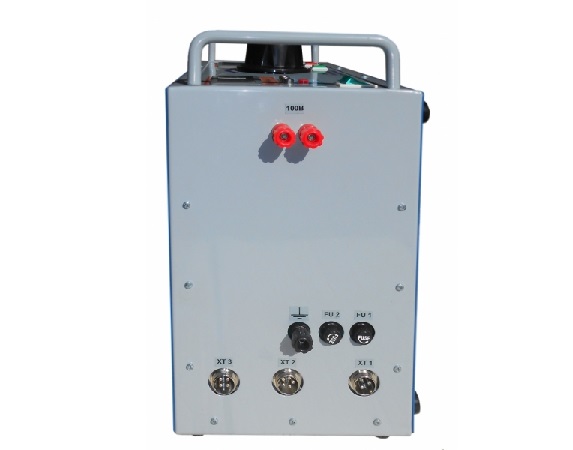

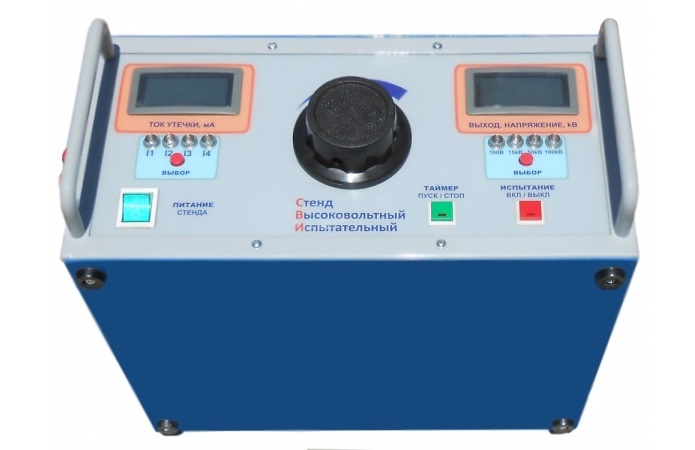

- Блок управління і вимірювання БО, призначений для управління і індикації режимами роботи стенду. А також для вимірювання і відображення величин вихідної напруги і струму

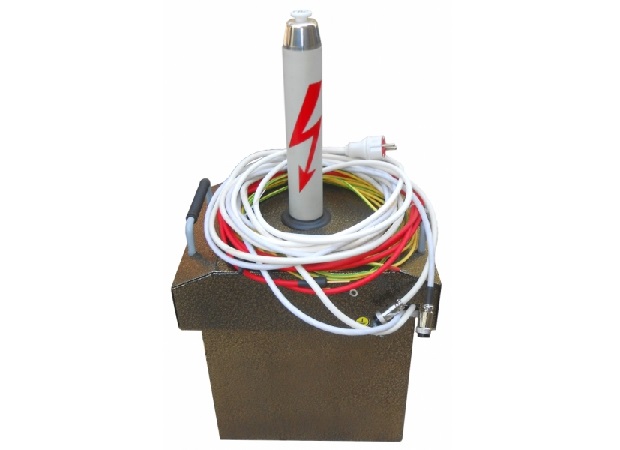

- Блоки високої напруги БВН-50_1, БВН-50_2 служать для отримання високого випробувального напруги змінного струму промислової частоти до 100 кВ. Основним компонентом блоків є високовольтний трансформатор, що підвищує первинна напруга величиною 220В до 50Кв
- Випробувальний пристрій ВП-15 призначений для роботи стенду в режимі випробування ізоляції діелектричних рукавичок, бот, електромонтажного інструменту з ізоляційними ручками. Особливістю ІУ-15 є наявність вбудованого високовольтного "сухого" трансформатора. Його високовольтна обмотка підключена до двох випробувальним ванн. Максимальна висока напруга трансформатора одно в середньому 15кВ. Випробувальна установка ІУ-15 підключається до блоку управління за допомогою сполучних електричних кабелів
- До складу стенду за додатковою угодою можуть входити також рухливий і нерухомий штативи для випробування штанг. Штативи виконані у вигляді трикутного підстави, на якому розміщені високовольтні ізолятори, на верхній частині яких закріплена підставка з ложементами для установки повіряються штанг
Технические характеристики:
| Наименование параметра | Значение | ||
| Напряжение питающей сети переменного тока, В | 220 ± 22, /50 ± 1 Гц | ||
| Частота питающей сети, Гц | 50 ± 1 | ||
| Потребляемая мощность, кВт, не более | 0,9 | ||
| Режим работы | «100 В» | «15кВ» | «100кВ» |
| Действующее значение максимального испытательного напряжения, кВ | 0,25 | 15 | 100 |
| Приведенная погрешность измерения напряжения, % | ± 3 | ||
| Количество мест для проведения испытания | 1 | 12 | 10 |
| Максимальный измеряемый ток утечки, мА | Не измеряется | 7,6 | 10 |
| Приведенная погрешность измерения тока, % | - | ± 3 | ± 3 |
| Масса БУ, кг, не более | 14 | ||
| Масса блока высокого напряжения, не более, кг | 40 | ||
|
Габариты
|
|||
| Габаритные размеры БУ, мм | 420 х 360 х 225 | ||
| Габаритные размеры блока высокого напряжения БВН-50 (1), мм | 730х1060х450 | ||
| Габаритные размеры источника высокого напряжения БВН-50, мм | 700х360х300 | ||
| Габаритные размеры блока высокого напряжения БВН-50 (2), мм | 700х360х300 | ||
| Средний срок службы, лет | 10 | ||
|
Параметры испытательной установки:
|
|||
| — количество испытательных электродов (по 6 в каждой ванне) | 12 | ||
| — габаритные размеры, мм | 1090х970х612 | ||
| — масса в сухом состоянии, кг, не более | 40 | ||
| Параметры ЖК измерителя выходного напряжения: | |||
| — пределы измерения напряжения переменного тока, кВ | 0,25; 15; 100; | ||
| — приведенная относительная погрешность измерения, %, не более | 3 | ||
| Параметры ЖК измерителя тока утечки: | |||
| -пределы измерения, мА | 20 | ||
| -приведенная относительная погрешность измерения, %, не более | 3 | ||
| Площадь, занимаемая стендом (рекомендуемая), м² | 12 | ||
| Масса оборудования, кг, не более | 170 | ||
| Средний срок службы, лет | 10 | ||
