Стенд високовольтний випробувальний призначений для випробування діелектричних властивостей ізоляції електрозахисних засобів:

• діелектричних гумових рукавичок і бот, електроінструменту і т.п. змінною високою напругою промислової частоти, регульованим в межах 100В - 15кВ
• ізоляційних високовольтних штанг змінною високою напругою промислової частоти, регульованим в межах 500В - 100кВ
• перевірка неонових ламп змінним напругою промислової частоти, регульованим в межах 5 - 250 В
• Обладнання стенду може використовуватися в якості високовольтної установки для випробувань ізоляції виробів (кабелів, ізоляторів та ін.) напругою змінного струму

Особливості стенда - застосування «сухого» високовольтного трансформатора в комплекті установки випробувальної ванни

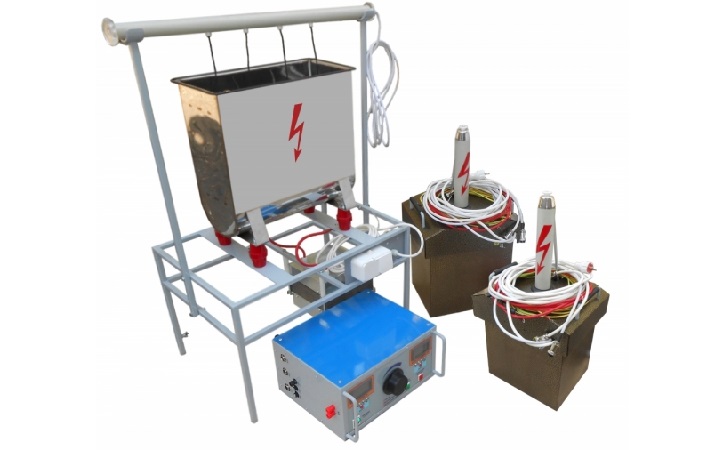

Пристрій:

Стенд конструктивно виконаний блочно:

• Блок управління і вимірювання, в подальшому - БО
• Ведучий блок високої напруги, в подальшому - БВН-50_1
• Ведений блок високої напруги, в подальшому - БВН-50_2
• Випробувальна установка, в подальшому - ІУ-15

За додатковою угодою може поставлятися для випробування високовольтних штанг два штатива на 10 ложемент. З'єднання міжблочні виконані за допомогою кабелів

• Блок управління і вимірювання БО, призначений для управління і індикації режимами роботи стенду. А також для вимірювання і відображення величин вихідної напруги і струму
• Блоки високої напруги БВН-50_1, БВН-50_2 служать для отримання високого випробувального напруги змінного струму промислової частоти до 100 кВ. Основним компонентом блоків є високовольтний трансформатор, що підвищує первинна напруга величиною 220В до 50Кв

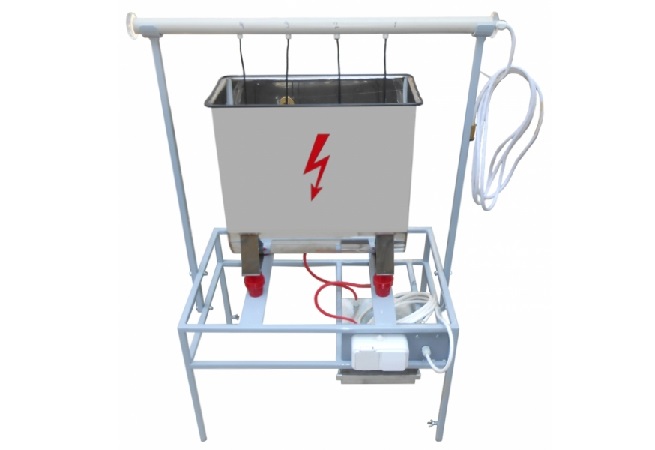

• Випробувальний пристрій ВП-15 призначений для роботи стенду в режимі випробування ізоляції діелектричних рукавичок, бот, електромонтажного інструменту з ізоляційними ручками. Особливістю ІУ-15 є наявність вбудованого високовольтного "сухого" трансформатора. Його високовольтна обмотка підключена до випробувальної ванні. Максимальна висока напруга трансформатора одно в середньому 15кВ. Випробувальна установка ІУ-15 підключається до блоку управління за допомогою сполучних електричних кабелів
• До складу стенду за додатковою угодою входять рухливий і нерухомий штативи для випробування штанг. Штативи виконані у вигляді трикутного підстави, на якому розміщені високовольтні ізолятори, на верхній частині яких закріплена підставка з ложементами для установки повіряються штанг
