Стенд високовольтний випробувальний призначений для наступних робіт:

• Випробування діелектричних гумових рукавичок, бот, електроінструменту і т.п. змінною високою напругою промислової частоти, регульованою в межах 100В - 15кВ
• Випробування ізоляційних високовольтних штанг змінною високою напругою промислової частоти, регульованою в межах 300В - 50кВ
• Перевірки неонових ламп змінним напругою промислової частоти, регульованою в межах 5 - 250 В
• Використання в якості високовольтної установки для випробувань ізоляції виробів (кабелів, ізоляторів та ін.) напругою змінного струму

Особливості стенда - застосування «сухого» високовольтного трансформатора в комплекті установки випробувальної ванни

Пристрій:

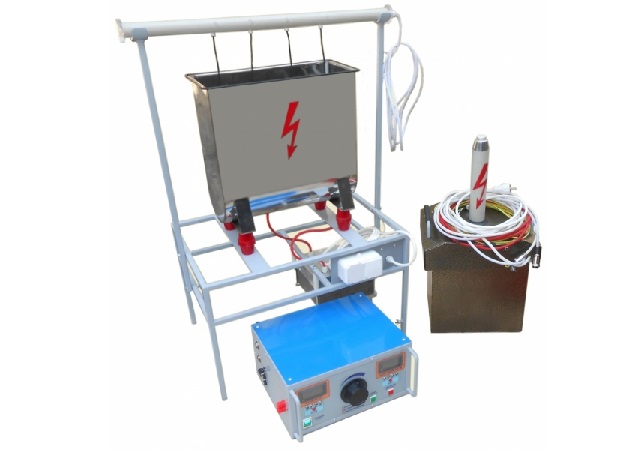

Стенд конструктивно виконаний блочно:

• Блок управління і вимірювання, в подальшому - БО
• Ведучий блок високої напруги, в подальшому - БВН-50
• Випробувальна установка, в подальшому - ІУ-15

За додатковою угодою для випробування високовольтних штанг два штатива на 10 ложемент. З'єднання міжблочні виконані за допомогою кабелів

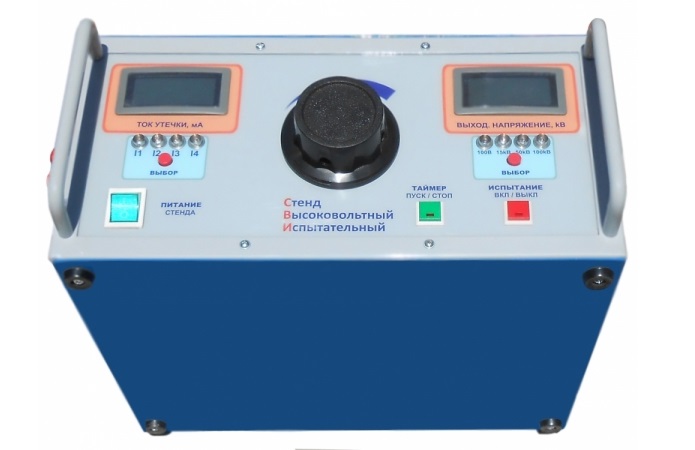

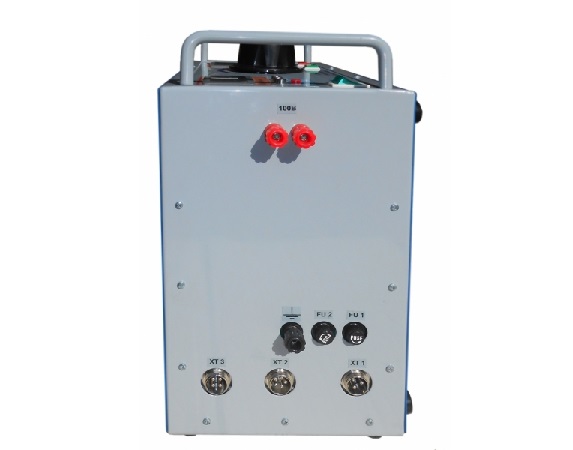

• Блок управління і вимірювання БО, призначений для управління і індикації режимами роботи стенду. А також для вимірювання і відображення величин вихідної напруги і струму

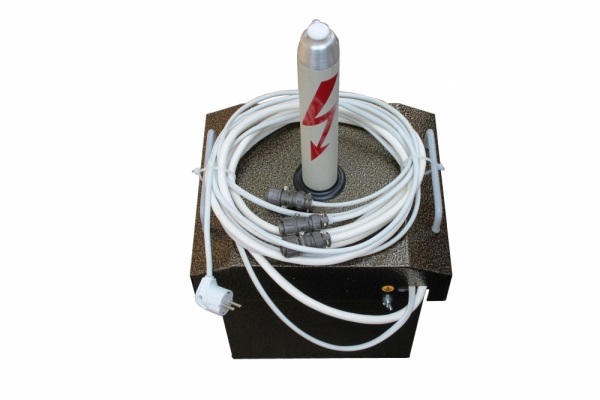

• Блок високої напруги БВН-50 служить для отримання високої випробувальної напруги змінного струму промислової частоти до 50 кВ. Основним компонентом блоків є високовольтний трансформатор, що підвищує первинну напругу величиною 220В до 50кВ

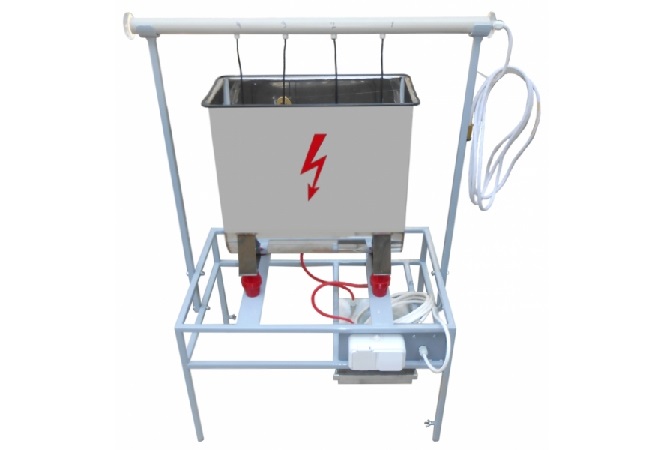

• Випробувальний пристрій ВП-15 призначений для роботи стенду в режимі випробування ізоляції діелектричних рукавичок, бот, електромонтажного інструменту з ізоляційними ручками. Особливістю ІУ-15 є наявність вбудованого високовольтного "сухого" трансформатора. Його високовольтна обмотка підключена до випробувальної ванни. Максимальна висока напруга трансформатора в середньому 15кВ. Випробувальна установка ІУ-15 підключається до блоку управління за допомогою сполучних електричних кабелів
• До складу стенду за додатковою угодою входять рухливий і нерухомий штативи для випробування штанг. Штативи виконані у вигляді трикутного підстави, на якому розміщені високовольтні ізолятори, на верхній частині яких закріплена підставка з ложементами для установки перевіряються штанг
