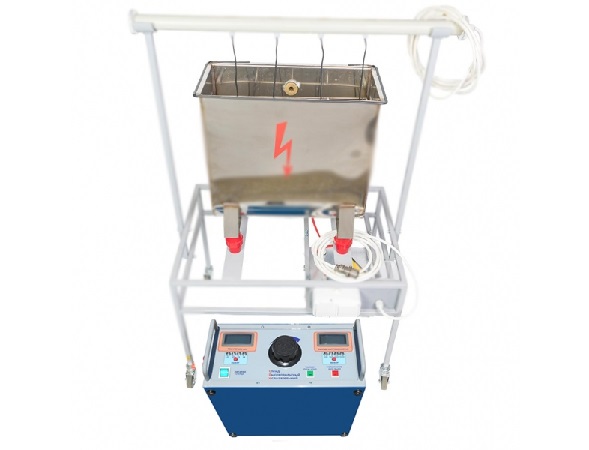

Стенд високовольтний випробувальний DTE-15-4D призначений для наступних робіт:
- Випробування діелектричних гумових рукавичок, бот, електроінструменту і т.п. змінною високою напругою промислової частоти, регульованим в межах 100В - 15кВ
- Перевірки неонових ламп змінним напругою промислової частоти, регульованим в межах 5 - 250В
Особливості стенда - застосування «сухого» високовольтного трансформатора в комплекті установки випробувальної ванни
Комплект поставки:

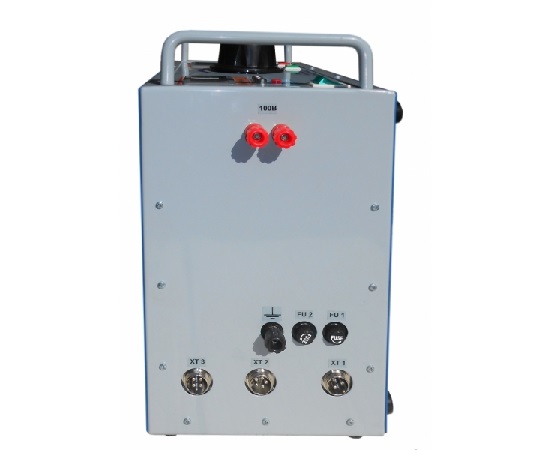

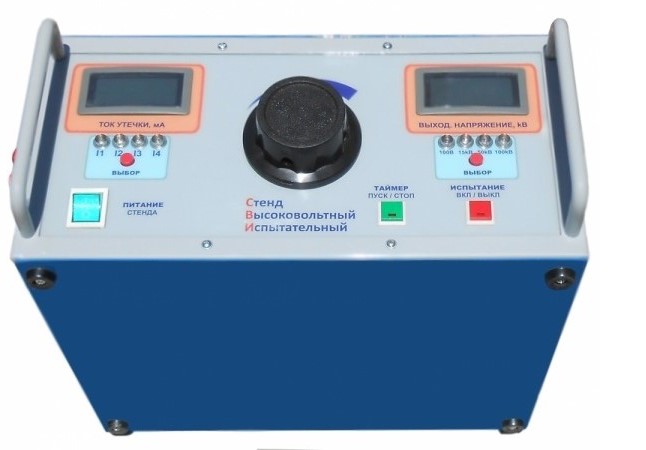

- Блок управління

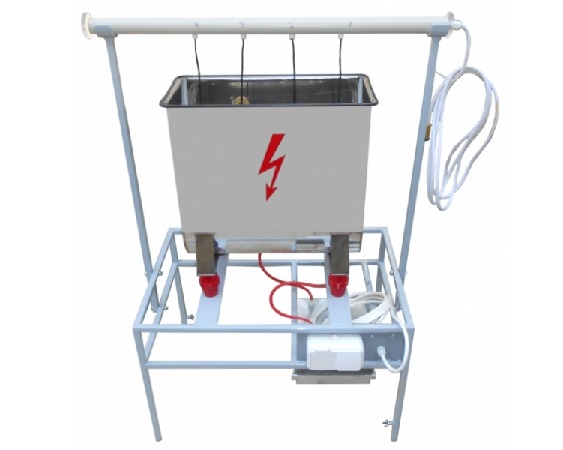

- Випробувальна установка в комплекті (підставка, ванна на 4 рукавички, вимірювальна штанга, ємність для води, електронасос, заливний пістолет, шланги, решітка для випробування рукавичок і бот)
- Заземлюючи дроти для проведення випробувань
- Тримач електроінструменту
- Вставка плавка 6 × 30
- Керівництво по експлуатації DTE-15-4D РЕ
- Паспорт DTE-15-4D ПС
Технические характеристики:
| Наименование параметра | Значение |
| Напряжение питающей сети переменного тока, В | 220 ± 22, /50 ± 1 Гц |
| Потребляемая мощность, кВт, не более | 0,9 |
| Режим работы | «100В» «15кВ» |
| Действующее значение максимального испытательного напряжения, кВ | 0,250 15 |
| Приведенная погрешность измерения напряжения, % | ± 3 |
| Количество мест для проведения испытания | 1 4 |
| Максимальный измеряемый ток утечки, мА | Не измеряется 7,8 |
| Приведенная погрешность измерения тока, % | - ± 3 |
| Масса БУ, кг, не более | 13 |
| Габариты БУ, не более | 430 х 370 х 225 |
| Средний срок службы, лет | 10 |
| Габариты | |
| Параметры испытательного стенда: | |
| — количество испытательных электродов | 4 |
| — габаритные размеры, мм | 1050 х 780 х 490 |
| — масса в сухом состоянии, кг, не более | 32 |
| Параметры ЖК измерителя выходного напряжения: | |
| — пределы измерения напряжения переменного тока, кВ | 0,2; 20 |
| — приведенная относительная погрешность измерения, %, не более | 3 |
| Параметры ЖК измерителя тока утечки: | |
| -пределы измерения, мА | 20 |
| -приведенная относительная погрешность измерения, %, не более | 3 |
| Площадь, занимаемая стендом (рекомендуемая), м² | 12 |
| Масса оборудования, кг, не более | 50 |
| Средний срок службы, лет | 10 |
