DTE-40

Виробник DTE (Україна)

Установка високовольтна для проведення випробувань твердих діелектриків методом наднизької частоти DTE-40.
Основна ціна

Установка високовольтна для проведення випробувань твердих діелектриків методом наднизької частоти DTE-40 призначена для:

  • для випробування високовольтних кабелів робочих напруг 6,10,15,20 (кВ), всіх типів - олійно-паперової ізоляції та ізоляції із зшитого поліетилену типів XLPE і PILC
  • для перевірки кабельної оболонки
  • для перевірки ізоляторів та ін. електрообладнання змінним високовольтною напругою промислової частоти
  • для випробувань вакуумних камер високовольтних вимикачів
  • для лабораторних і дослідницьких робіт

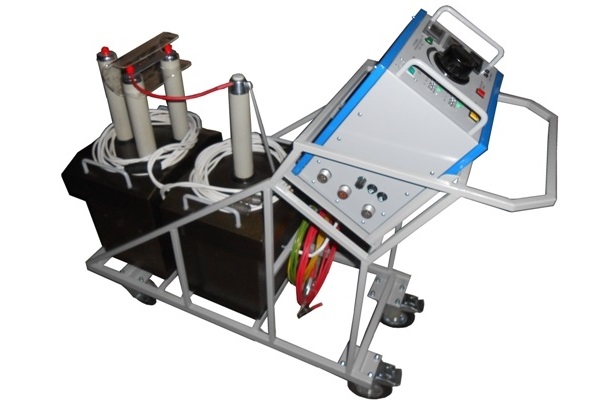

Установка виконана блочно, що забезпечує зручність в транспортуванні і використанні. Наприклад, при випробуванні ізоляторів на трансформаторних підстанціях використовується тільки один високовольтний блок, без блоку комутації. У комплект входить зручна і маневрена транспортна візок

Комплект поставки:

  • Блок керування
  • Блок високовольтний БВН-50
  • Блок комутації БК-40
  • Візок транспортувальний
  • Кабель живлення
  • Провід високовольтний
  • Провід заземлення
  • Комплект проводів міжблочних
  • Вставка плавка 5 × 20
  • Вставка плавка 6 × 30
  • Інструкція з експлуатації
  • Паспорт



Технические характеристики:

Наименование параметра Значение
Напряжение питающей сети переменного тока, В 220 ± 10%(50Гц)
Максимальный потребляемый ток, А, не более 5
Температура окружающей среды -10…+45 °C
Температура хранения -20…+45 °C
Относительная влажность воздуха при температуре +25˚С, %, не более 80
Атмосферное давление, мм рт. ст. от 630 до 800
Общий вес с учетом транспортной тележки, кг, не более 115
Режим работы длительный, не менее, мин 120
Средний срок службы, лет 10
Выходное напряжение
Максимальное напряжение в режиме работы генератора сверхнизкой частоты, косинус-прямоугольная (squarewave) форма 40
Три фиксированные частоты генератора СНЧ, (Гц) 0,1; 0,05; 0,02
Максимальное напряжение в режиме работы генератора постоянного выпрямленного напряжения +⁄-, (кВ) 40
Максимальное напряжение в режиме работы генератора переменного синусоидального напряжения частотой 50 (Гц), (кВ) 50
Максимальная емкость нагрузки при работе установки в режиме генератора СНЧ с частотой
0,1Гц – 0,3 (мкФ)
0,05Гц – 0,6 (мкФ)
0,02Гц – 1,5 (мкФ)
Точность измерения выходного напряжения, (%) 3
Разрешение измерения выходного напряжения, (В.) 100
Выходной ток
Максимальный ток установки во всех режимах, (мА) 14,5
Два диапазона измерения выходного тока, (мА) 1 ⁄ 20
Точность измерения выходного тока, (%) 3

Встроенный таймер на три фиксированных временных интервала, 1мин., 5мин.,
30мин., с функцией часов реального времени. При достижении временной уставки
автоматически выключает режим испытания, с подачей звуковой и световой индикации
