Застосовується для перевірки і атестації високовольтних кабелів, якості діелектричних ізоляторів на розподільчих пунктах електричних мереж і трансформаторних підстанціях, в складі пересувних електротехнічних лабораторій. Можливе застосування в стаціонарних електрофізичних лабораторій як джерело високої напруги для повірки твердих діелектриків

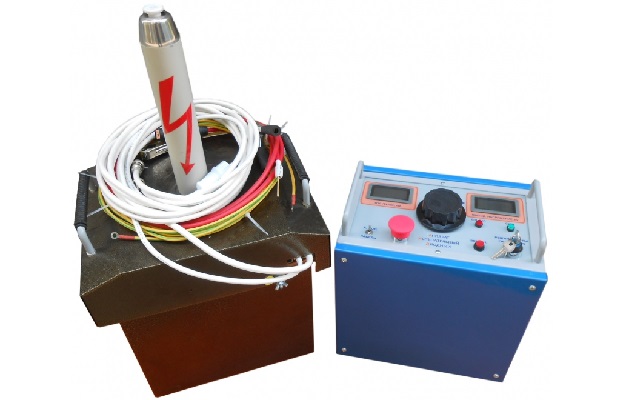

Габаритні розміри:
- Блоку високої напруги: 700 х 370 х 300

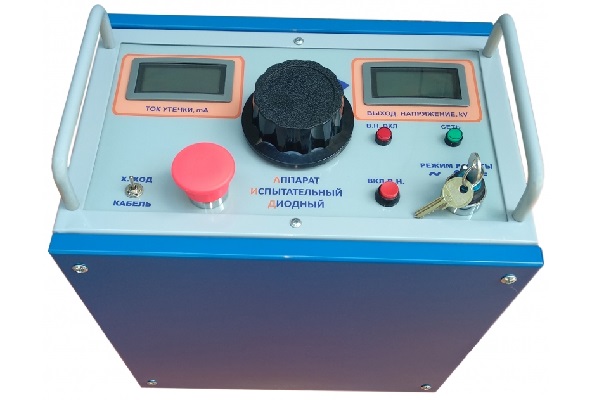

- Блоку управління: 335 х 360 х 225
Технические характеристики:
| Параметры | Значение |
| Напряжение питающей сети однофазного переменного тока, В | 220 ±11 |
| Параметры аппарата на выпрямленном напряжении в продолжительном (до 5 минут) режиме при номинальном значении напряжения в сети: | |
|
наибольшее рабочее напряжение, кВ
|
70 |
| максимальный рабочий ток, мА | 14 |
|
Параметры аппарата на переменном напряжении в продолжительном (до 5 минут) режиме при номинальном значении напряжения в сети:
|
|
|
наибольшее рабочее напряжение (действующее значение), кВ
|
50 |
| наибольший рабочий ток (действующее значение), мА | 45 |
| Приведенная погрешность измерения выходного напряжения и тока, %, не более | 3 |
| Потребляемая мощность, кВА, не более | 3 |
|
Масса, кг
|
|
|
блок управления
|
11 |
| блок высокого напряжения | 40 |
|
Габаритные размеры, мм:
|
|
|
блок высокого напряжения
|
700х370х300 |
| блок управления | 335х360х225 |
