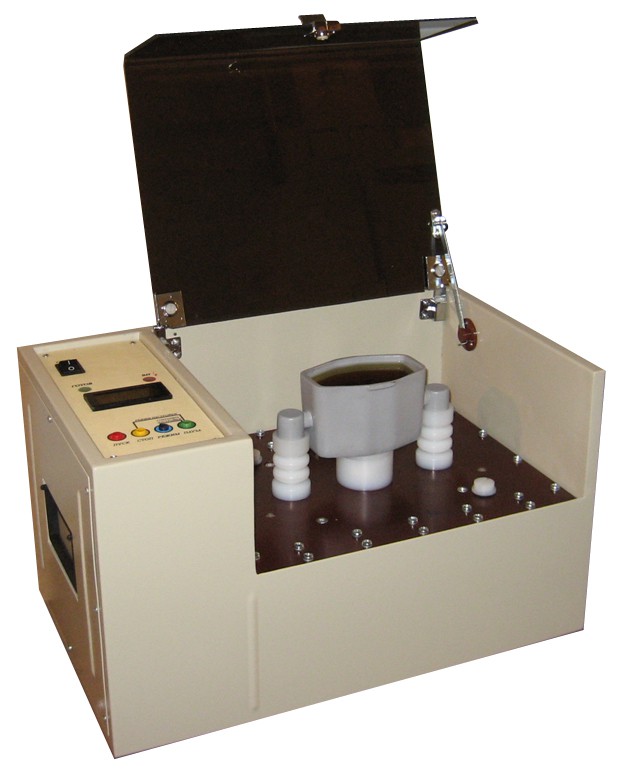

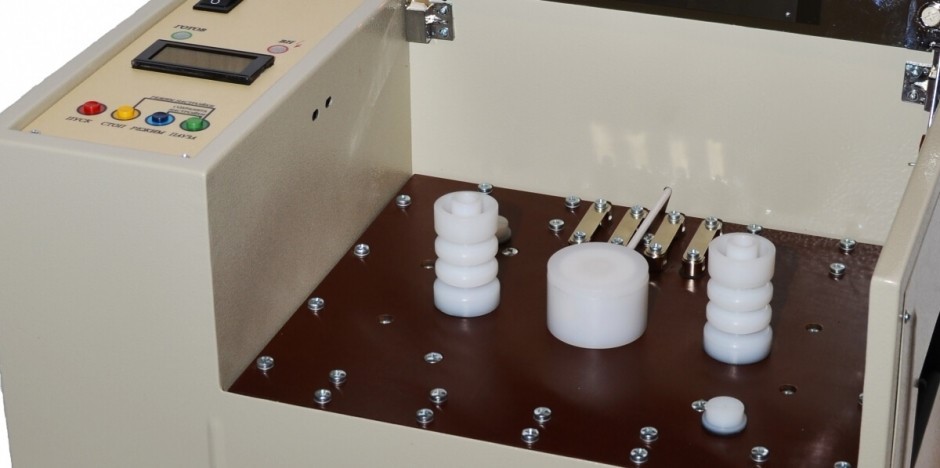

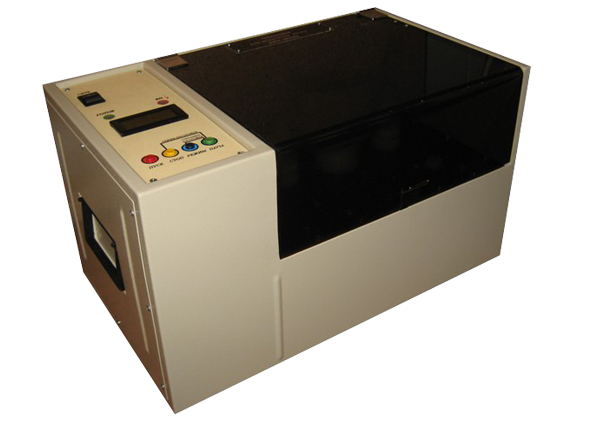

Установка призначена для визначення пробивної напруги трансформаторного масла і інших рідких діелектриків. Установка є переносним устаткуванням, виконаним у вигляді пульта
Умови експлуатації установки:
- температура навколишнього повітря, oc від +10 до +35
- відносна вологість повітря при температурі плюс 25 oC %, не більше 80
- атмосферний тиск, мм рт. ст. від 630 до 795
- установка дозволяє автоматично перемішувати масло перед черговим випробуванням
Технические характеристики:
| Диапазон испытательных напряжений (действующие значения) | 10 – 90 кВ |
| Приведенная погрешность измерения испытательного напряжения в диапазоне 20 – 80 кВ | ±3% |
| Приведенная погрешность измерения испытательного напряжения в диапазоне 10 – 90 кВ | ±4% |
|
Объем измерительной ячейки
|
не более 400 см3 |
| Напряжение питающей сети однофазного переменного тока | 220 (+15; -10) В |
|
Величина тока срабатывания защиты (действующее значение)
|
2 ±0,6 мА |
| Частота питающей сети | 50±1 Гц |
|
Потребляемая мощность
|
не более 0,5 кВ А |
| Масса | не более 50 кг |
