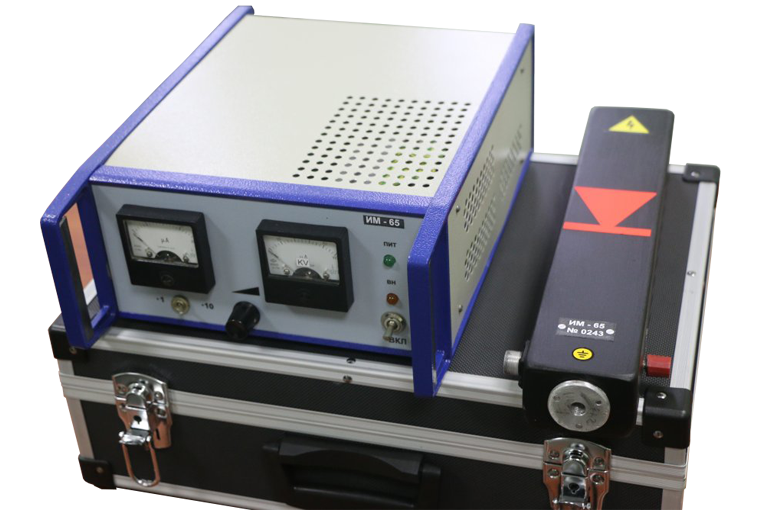

Установка типу ИМ-65 призначена для випробування випрямленою напругою ізоляції силових кабелів , шинопроводів , опорних і прохідних ізоляторів, обмежувачів перенапруг , розрядників , а так само ізоляції силових трансформаторів. Установка може бути використана в якості в / в мегомметра . Установкою також можна перевіряти пробивні напруги (реальний клас ) напівпровідникових силових приладів (діоди, тиристори, сімістори)
Установка розрахована для експлуатації під навісом, що виключає пряме попадання опадів або в приміщеннях при робочих значеннях температури повітря від 0 º С до +40 º С, відносної вологості 80 % при температурі +20 ºС і атмосферному тиску 84,0-106,7 кПа ( 630-800 мм. рт.ст.)
В апараті передбачені:
- Плавне регулювання вихідних параметрів від 0 до 65 кв
- Можливість живлення від мережі ~ 220В і від акумуляторної батареї автомобіля 12,6 В
- Працездатність апарату в режимі Х.Х. і К.З.
Технические характеристики:
| Параметр | Значение |
| Напряжение питания: | |
| переменного тока от сети 50Гц, В | 220 ±15% |
| постоянного тока от аккумуляторной батареи, В | 12 ±10% |
| Ток потребления: | |
| от сети, не более, А | 1,5 |
| от аккумуляторной батареи, не более, А | 14 |
| Максимальное выходное выпрямленное напряжение, кВ | 65 |
| Полярность относительно ⊥ | отрицательная |
| Ток нагрузки: | |
| при напряжении 65 кВ, не менее, мА | 10 ±10% |
| при напряжении 30 кВ, не менее, мА | 2,0 ±10% |
| ток К.З., мА | 10 ±10% |
| Габаритные размеры: | |
| Блок управления (БУ), мм | 360x250х125 |
| Блок умножения напряжения (БУН), мм | 410х65х50 |
| Суммарная масса установки, кг | 9 |
| Время подготовки аппарата к проведению работ по испытанию изоляции с учетом правил ТБ, не более, мин. | 5 |
