VLF Sinus 45

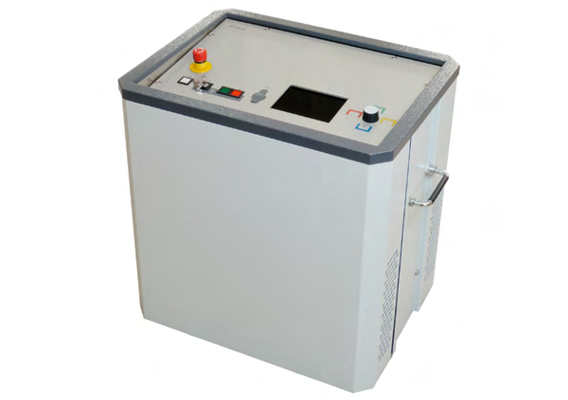

Випробувальна установка кабелів середньої напруги VLF Sinus 45.
VLF Sinus 45 кВ з інтегрованою функцією вимірювання tanDelta - компактна, міцна і переносна випробувальна і діагностична установка для кабелів середньої напруги
Установка може використовуватися для проведення випробувань напругою СНЧ і DC, а також для діагностики кабелів, випробування кабельної оболонки і, в комбінації з приладом пошуку замикань на землю ESG NT, для точної локалізації ушкоджень оболонки кабелю. Крім цього, внутрішня опциональная функція вимірювання tanDelta надає достовірну інформацію про ступінь старіння кабелів середньої напруги
Нововведенням є автоматична оцінка виміряних даних tanDelta, здійснювана на підставі наявних нормативних документів. Відразу ж після вимірювання користувач отримує ясну картину про стан кабелю
Переваги:
- Висока випробувальна потужність до 10 мкФ, до 40 км довжини кабелю при зниженій частоті і напрузі
- Інтегрована функція тангенс дельта з автоматичним аналізом результатів
- Автоматична оцінка виміряних результатів на основі інформації про довжину кабелю
- Регульовані імпульси постійного струму в діапазоні 1: 3 і 1: 4
- Відповідність IEEE - витримує випробування для нових установок до 25 кВ
- Відповідність 400.2 - випробування до 35 кВ
- Відповідність IEC 60229 - випробування оболонки до 20 кВ постійного струму
Технические характеристики:
| Выходное напряжение | |
| VLF sinus |
0 ... 32 кВэфф/ 0 ... 45 кВпик
|
| Постоянное напряжение | ± 0 ... 45 кВ |
| VLF прямоуг. напряжение | 0 ... 45 кВ |
| Точность | ± 1% |
| Разрешение | 0.1 кВ |
| Выходной ток | |
| Диапазон измерений | 0 ... 20 мА |
| Точность | ± 1% |
| Разрешение | 1 мкА |
| Частотный диапазон |
0.01 Гц ... 0.1 Гцавтоматич. согласование частоты
0.6 мкФ @ 0.1 Гц при 32 кВэфф
|
| Выходное напряжение | 10 мкФ максимальная испытательная емкость |
|
Измерительная приставка tanDelta
|
|
| Диапазон измерений |
10-3...100
|
| Точность | 10-3 |
| Разрешение | 10-4 |
| Испытание оболочки (согласно IEC 60229) | 0 ... 5 кВ, 0 ... 10 кВ, 0 ... 20 кВ DC |
| Точная локализация поврежденной оболочки |
0 ... 5 кВ, 0 ... 10 кВ, 0 ... 20 кВ DC
Тактовая частота 1:3 и 1:4
Мониторинг заземления, автоматическая разрядка испытуемого объекта
|
| Входное напряжение | 100В ... 264 В, 50/60 Гц, 600 ВА |
| Рабочий цикл | Продолжительный/непрерывный |
| Внутренняя память | По меньшей мере 1000 измерений |
| Размеры (ш x в x г) | 544 x 520 x 416 мм |
| Вес | 50 кг |
| Класс защиты | IP 21 |
| Рабочая температура | -20 °C ... +55 °C |
| Температура хранения | -20 °C ... +70 °C |
