VLF Sinus 34

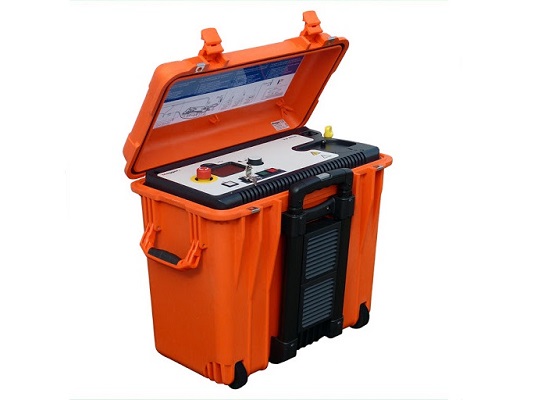

Випробувальна установка кабелів середньої напруги VLF Sinus 34.
VLF Sinus 34 кВ є компактною і, завдяки міцній конструкції, дуже підходящу для польових умов випробувальну установку кабелів середньої напруги. Оптімірованние для зручного транспортування і швидкої підготовки до використання дизайн, а також можливість використання протягом тривалого часу, перетворюють установку в ідеальний інструмент для повсякденних кабельних випробувань
Крім випробувань кабелів і кабельної оболонки установка VLF Sinus 34 кВ може - в комбінації з приладом пошуку замикань на землю ESG NT - також використовуватися для точної локалізації ушкоджень оболонки кабелю. Оскільки установка може також використовуватися як джерело напруги для вимірювальної приставки tanDelta, нею можна дооснастити до універсальної випробувальної і діагностичної системи
Переваги:
- Висока випробувальна потужність до 5 мкФ
- Практична, міцна і зручна конструкція; можливість роботи поза приміщенням (IP 54)
- Однокнопкове управління "easyGo"
- Інтегрована система безпеки
- Протоколювання
- Тривалий режим роботи
Технические характеристики:
| Выходное напряжение | ||
| VLF sinus | 0 ... 24 кВэфф / 0 ... 34 кВпик | |
| Постоянное напряжение | ± 0 ... 34 кВ | |
| VLF прямоуг. напряжение | 0 ... 34 кВ | |
| Точность | ± 1% | |
| Разрешение | 0.1 кВ | |
| Выходной ток | ||
| Диапазон измерений | 0 ... 14 мА | |
| Точность | ± 1% | |
| Разрешение | 1 мкА | |
| Частотный диапазон |
0.01 Гц ... 0.1 Гц
автоматич. согласование частоты
|
|
| Испытательная емкость |
0.6 мкФ @ 0.1 Гц на 24 кВэфф
5 мкФ @ 0.01 Гц на 21 кВэфф
14,4 мкФ - максимально возможное при уменьшенной частоте и напряжении.
|
|
|
Испытательная емкость при 0.1Гц
6/10 кВ
6,35/11 кВ
12/20 кВ
12,7/22 кВ
|
Испытание 3-Uo
0.85 мкФ (18 кВ)
0.75 мкФ (19 кВ)
0.5 мкФ (34 кВ)*
0.5 мкф (34 кВ)*
*Синусоидальное напряжение
|
Диагностика 1.5-Uo
1.65 мкФ (9 кВ)
1.55 мкФ (10 кВ)
0.85 мкФ (18 кВ)
0.75 мкФ (19 кВ)
|
| Входное напряжение | 100В ... 260 В, 50/60 Гц, 400 ВА | |
| Испытание оболочки | 0 ... 5 кВ, 0 ... 10 кВ DC | |
| Точная локализация повреждения оболочки |
0 ... 5 кВ, 0 ... 10 кВ DC,
Тактовая частота 1:3 и 1:4
|
|
| Безопасность | Мониторинг заземления, автомат. разрядка испытуемого объекта | |
| Размеры (Ш x В x Гл) | 520 x 450 x 300 мм | |
| Вес | 25 кг | |
| Класс защиты |
IP 20 / IP 54
(работа/транспортировка)
|
|
| Рабочая температура | -20 °C ... +55 °C | |
| Температура хранения | -25 °C ... +70 °C | |
