ВИЛ-10

Виробник Україна

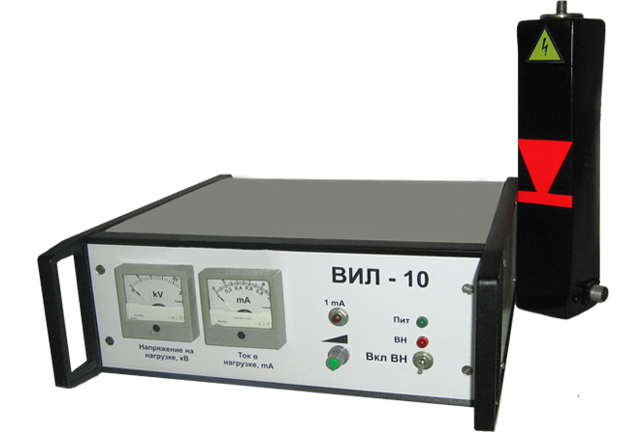

Високовольтный апарат для випробування ізоляції ВИЛ-10.
Основна ціна

Установка ВИЛ-10 призначена для виявлення дефектних ділянок в електричних мережах 6-10 кВ довільній конфігурації. Особлива ефективність установки проявляється при роботі з кільцевими і розгалуженими розподільними мережами

Установка, також, може бути використана для високовольтних випробувань ізоляції в зборі, відносно землі, силових 3-х фазних трансформаторів, шинопроводів повітряних, кабельних ліній і іншого електроустаткування підстанції випрямленою напругою негативної полярності до 20кВ з контролем струму витоку. Установка працездатна в широкому діапазоні навантажень - від холостого ходу до короткого замикання



Технические характеристики:

Максимальный ток нагрузки, мА
- при напряжении 60 кВ не менее 0,6
- при напряжении 30 кВ не менее 1,2
- ток К.З. 3,0
Ток потребления, А:
- от сети не более 0,5
- от АБ не более 10
Максимальное выходное выпрямленное напряжение, кВ 20
Испытательный ток 10 мА
Ток короткого замыкания не менее 12 мА
Напряжение питания, В:
- переменное от сети 50 Гц 220±15%
- постоянное от аккумуляторной батареи (АБ) 12,6-14,2
Габаритные размеры, мм:
- блока управления (БУ) 360х325х125
- блока умножения напряжения (БУН) 305х65х50
Масса установки, кг 6,8
