INGVAR
Система випробувань первинним струмом INGVAR.
- Найсучасніша система випробування на подачу струму первинної обмотки підходяща для всіх типів розподільних пристроїв і трансформаторів, вимикачів і багато іншого
- Вихідний струм до 5000 A
- Складається з двох блоків, кожен з яких важить близько 20 кг, що полегшує транспортування
- Унікальна функція I / 30 дозволяє задавати струм, використовуючи низький струм, щоб запобігти нагрівання випробуваного об'єкта, тим самим не даючи виникнути пошкоджень при випробуваннях
Ця потужна тестова система призначена для перевірки струму первинної обмотки захисного релейного обладнання та автоматичних вимикачів. Він також використовується для перевірки співвідношення оборотів трансформаторів струму та інших приладів, що вимагають високих змінних струмів

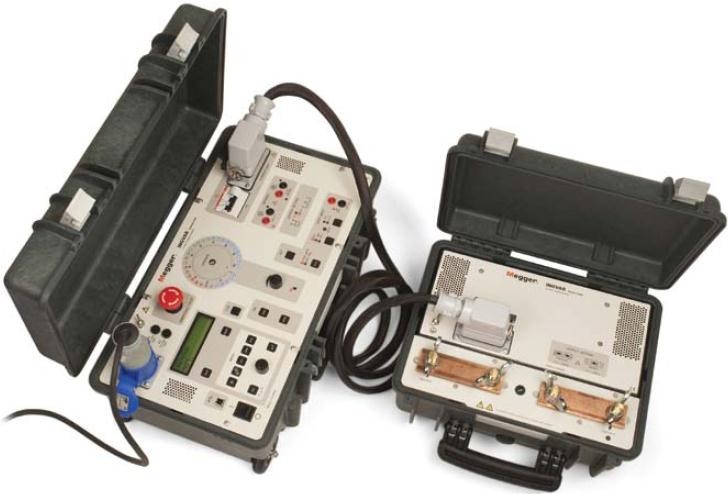

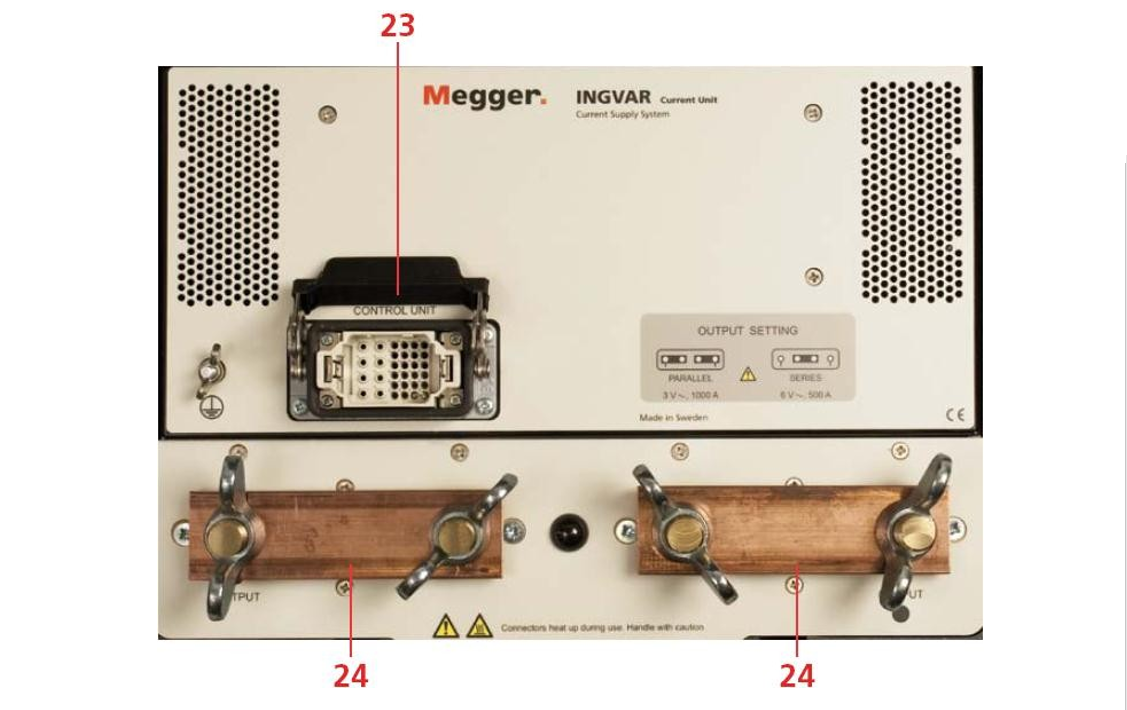

Система складається з блоку управління і токового блоку. Дві частини портативні, за рахунок чого INGVAR можна легко транспортувати і швидко встановлювати

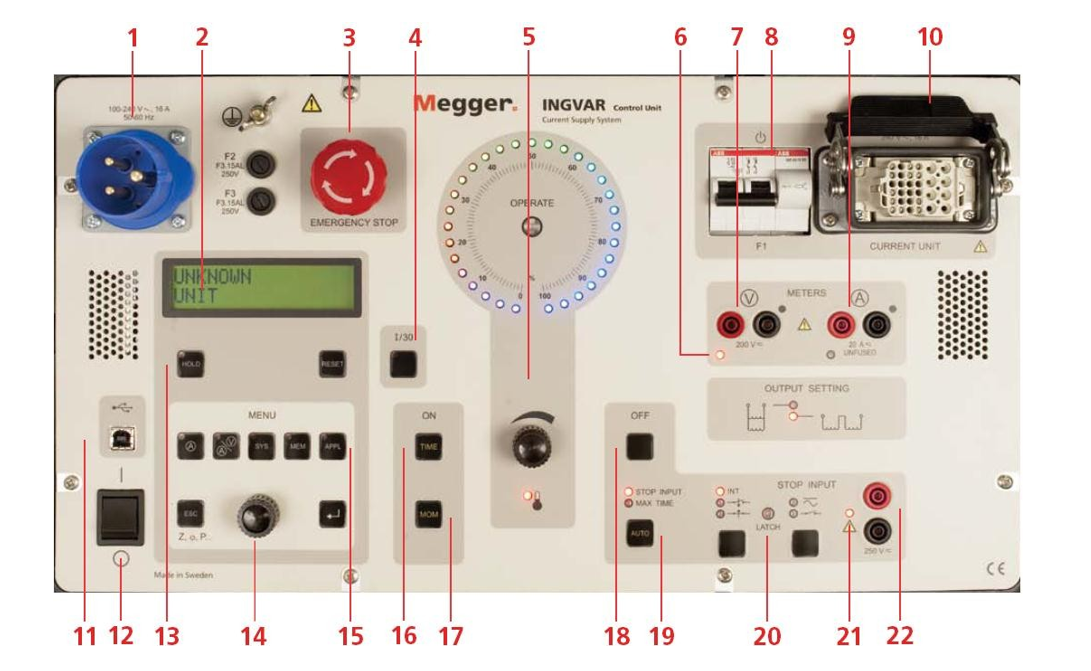

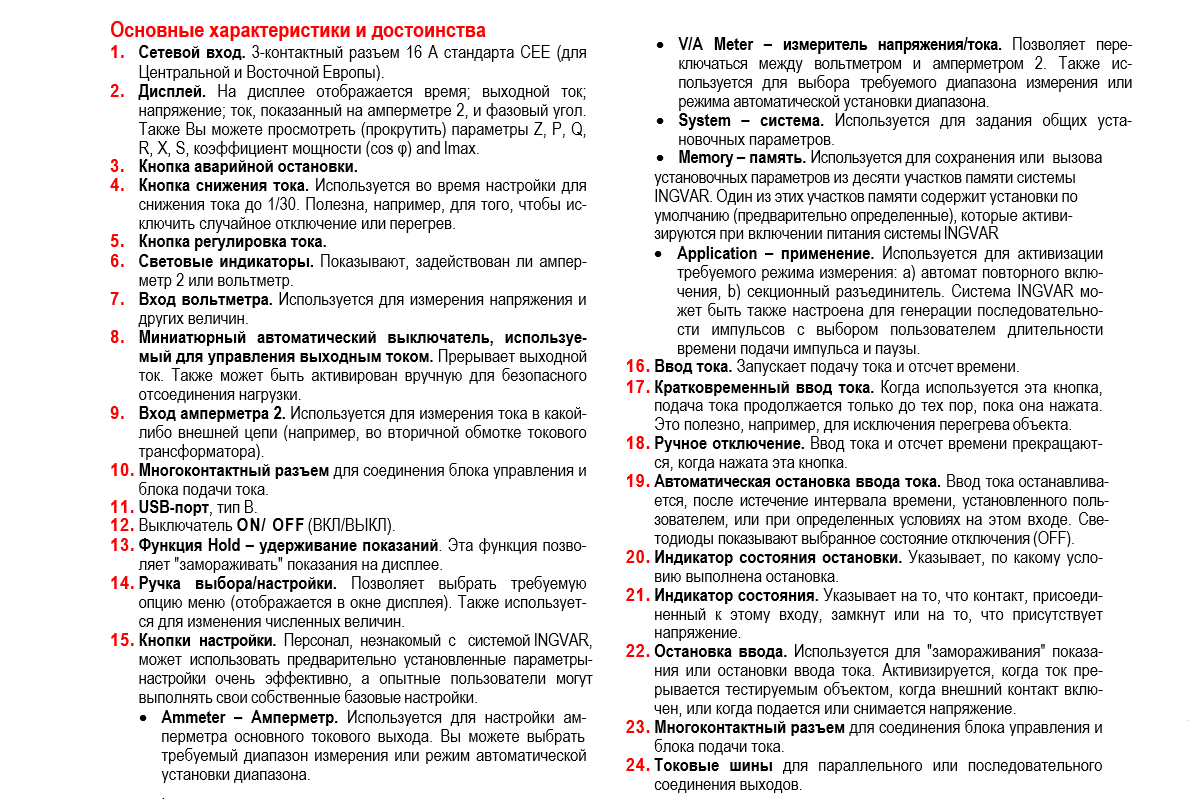

Блок управління має безліч розширених функцій наприклад, потужна вимірювальна секція, яка може відображати співвідношення оборотів, а також тимчасове напруга і струм. Другий вимірювальний канал може використовуватися для перевірки додаткового струму або напруги. Коефіцієнт трансформації трансформаторного струму, опір, коефіцієнт потужності і кут фази обчислюються і відображаються на дисплеї. Струм і напруга можуть бути представлені у відсотках від номінального значення. Функція утримання короткострокових результатів відображає показники на цифровому дисплеї коли напруга або контактний сигнал надходить на контрольну точку об'єкта випробувань
Технические характеристики:
|
Состав системы
|
|||
|
Система INGVAR состоит из блока управления и блока подачи тока.
|
|||
|
Параметры окружающей среды
|
|||
|
Назначение
|
Система предназначена для использования на подстанциях ипромышленном оборудовании среднего напряжения.
|
||
|
Температура
|
|||
|
Рабочая
|
От 0°C до +50°C
|
||
|
Хранения и транспортировки
|
От -25°C до +55°C
|
||
|
Относительная влажность
|
5% – 95%, без конденсации влаги
|
||
|
Высота над уровнем моря (рабочая)
|
<2000 м
|
||
|
Уровень загрязнения
|
2
|
||
|
Соответствие стандартам ЕС (знак CE)
|
|||
|
Электромагнитная совместимость
|
2004/108/EC
|
||
|
Директива о низком напряжении (LVD)
|
2006/95/EC
|
||
|
Общие характеристики
|
|||
|
Категория безопасности измерений
|
CAT I, расчетная динамическая перегрузка по напряжению: 2200 В
|
||
|
Сетевое напряжение
|
100 – 240 В перем. тока, 50/60 Гц
|
||
|
Сетевой ввод
|
IEC 60309-1, -2. 16 A
|
||
|
Входной ток
|
Выходной ток х напряжениеразомкнутой цепи / входное напряжение
|
||
|
Защита
|
Выход трансформатора имеет встроенный тепловой выключа-тель, а первичная обмотка защи- щена миниатюрным автоматиче-ским выключателем
|
||
|
Размеры
|
|||
|
Блок управления
|
546 x 347 x 247 мм
|
||
|
Блок подачи тока
|
410 x 340 x 205 мм
|
||
|
Масса
|
|||
|
Блок управления
|
20 кг
|
||
|
Блок подачи тока
|
20 кг
|
||
|
Передача данных
|
USB Тип B, разъем типа гнезда
|
||
|
Дисплей
|
|
||
|
Тип
|
ЖК-дисплей
|
||
|
Доступные языки
|
Английский, немецкий, француз- ский, испанский, шведский.
|
||
|
Выходы
|
|||
|
Выходы, соединенные параллельно, напряжение сети 240 В
|
|||
|
Максимальный ток
|
Максимальное время подачи
|
Минимальное время паузы 1)
|
Напряжение нагрузки
|
|
700 A
|
непрерывно
|
–
|
2.6 В
|
|
1000 A
|
30 мин
|
5 мин
|
2.3 В
|
|
2000 A
|
3 мин
|
10 мин
|
2.2 В
|
|
3000 A
|
1 мин
|
12 мин
|
2.0 В
|
|
5000 A
|
2 с
|
3 мин
|
1.3 В
|
|
Выходы, соединенные последовательно, напряжение сети 240 В
|
|||
|
350 A
|
непрерывно
|
–
|
5.1 В
|
|
500 A
|
20 мин
|
15 мин
|
5.0 В
|
|
1500 A
|
2 мин
|
12 мин
|
3.6 В
|
|
Измерительная часть системы
|
|||
|
Амперметры
|
|||
|
Метод измерения
|
Перем. ток 50/60 Гц, пост. ток СКЗ
|
||
|
Погрешность
|
1% от диапазона ±1 цифра
|
||
|
Амперметр 1
|
|||
|
Диапазоны
|
|||
|
Последовательное соединение, низкий диапазон
|
0 – 1.00 kA
|
||
|
Последовательное соединение, высокий диапазон
|
0 – 2.00 kA
|
||
|
Параллельное соединение, низкий диапазон
|
0 – 3.25 kA
|
||
|
Параллельное соединение, высокий диапазон
|
0 – 6.50 kA
|
||
|
Разрешение
|
|||
|
0-999 A
|
1 A
|
||
|
1.00 – 6.50 kA
|
10 A
|
||
|
Амперметр 2
|
|||
|
Диапазоны
|
0 – 2 A / 0 – 20 A
|
||
|
Максимальный ток
|
20 A (вход не защищен предохра- нителем)
|
||
|
Вольтметр
|
|||
|
Метод измерения
|
Перем. ток 50/60 Гц, пост. ток СКЗ
|
||
|
Диапазоны
|
0 – 0.2 В, 0 – 2 В, 0 – 20 В, 0 – 200 В,режим автоматического выбора
|
||
|
Погрешность
|
1% от диапазона ±1 цифра
|
||
|
Входное сопротивление (Rin)
|
240 kΩ (диапазон 0 – 200 В) 24 kΩ (другие диапазоны)
|
||
|
Электрическая прочность
|
2.5 кВ
|
||
|
Таймер
|
|||
|
Формат представления
|
Секунды, периоды частоты сети или часы и минуты
|
||
|
Диапазоны
|
0.000 – 99999.9 с0 – 9999 периоды
|
||
|
Погрешность
|
±(1 цифра + 0.01% от величины)В состоянии остановки в режиме INT следует добавить 1 мс к указанной ошибке измерения.
|
||
|
Остановка ввода
|
|||
|
Макс. входное напряжение
|
250 В перем. тока / 275 В пост. тока
|
||
|
Фазовый угол
|
|||
|
Диапазон
|
0 – 359º
|
||
|
Разрешение
|
1º
|
||
|
Погрешность
|
±2º (для показаний напряжения и тока более 10% от выбранного диапазона)
|
||
|
Z, P, R, X, S, Q и коэффициент мощности (cosj)Результат рассчитывается, используя U, I и j
|
|||
|
ImaxСохранение самой высокой величины, которая имеет место в течение времени ≥100 мс.
|
|||
|
Уровень INTПорог, указывающий на то, что ток прерван; может быть установлен примерно 0.5 или 2% от диапазона для амперметра 1.
|
|||
