PCITS2000 / 2

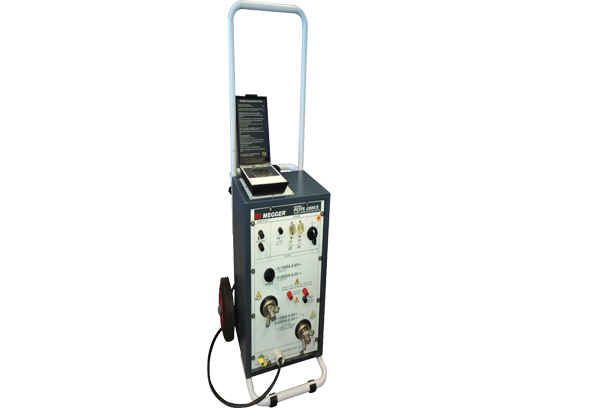

Установка для випробування первинним струмом PCITS 2000/2 є автономною системою, управляється однією людиною, має міцний корпус. Модель PCITS2000 / 2 оснащена двома колесами для транспортування і рукояткою

Установка має окремий пульт управління, який з'єднаний з установкою за допомогою кабелю-подовжувача. Такий пристрій дозволяє оператору здійснювати тестування, перебуваючи в безпосередній близькості від захисного реле. Максимальний вихід струму - 2000 А змінного струму з частотою напруги мережі живлення. За допомогою перемикання діапазонів можна отримати половинне значення струму, що генерується при подвійній напрузі. Крім того, можна використовувати допоміжну вихідну напругу 250 В, 2 А змінного струму або 125 В, 2 А змінного струму для тестування котушок реле з перемиканням від напруги або характеристик намагнічування трансформаторів струму. Вихідна потужність повністю регулюється в усіх режимах, і кожна установка має номінальний період включення при подачі максимального струму і напруги. Безперервна робота можлива при потужності 40% від максимального значення струму

Вихід струму і напруги автоматично регулюється з пульта управління. Генерований струм подається через контакти з смушковими гайками по дротах з малою індуктивністю (на замовлення)

Для виходу напруги передбачена окрема пара контактів. У кожній установці є вбудований таймер, який підтримує три режими роботи: «прямої відлік», «зворотний відлік» і «подвійний відлік». Це дозволяє проводити повне тестування функцій релейного захисту в залежності від часу спрацьовування. Таймер зупиняється при спрацьовуванні контактів тестованого захисного реле, при припиненні протікання струму або вручну оператором

Вхідні сигнали скидання таймера приймаються з контактів реле під напругою постійного струму, або з контактів без напруги

Всі показники струму і напруги виводяться на ЖК-дисплей з точковою матрицею, вбудованою в пульт управління. На дисплей також виводиться час, витрачений на тестування, яке вимірюється спеціальним лічильником. Установка працює на базі мікропроцесора і управляється трьома сенсорними кнопками, розташованими на пульті управління. За кожною клавішею закріплена певна функція. Ці функції позначаються на дисплеї при тестуванні. Дисплей можна налаштувати на будь-який з п'яти мов: англійська, французька, німецька, італійська та іспанська

Захист установки здійснюється за допомогою автоматичних вимикачів і запобіжників, а спеціальний термовмикач попереджає перегрів системи. Керований перемикач дає гарантію того, що в разі втрати електропостачання або спрацьовування системи аварійного вимкнення при перегріві, струм не буде генеруватися доти, поки не будуть скинуті поточні настройки. Таким чином, забезпечується безпека для оператора і захист для обладнання

Області застосування:

• Тестування систем повного релейного захисту з ізольованими провідниками високої напруги, трансформаторами струму, захисними реле і автоматичними переривниками. Через незручності підключення до лінії живлення на первинній обмотці трансформатора струму випробування первинним струмом зазвичай застосовуються при введенні в експлуатацію захисного обладнання або після його капітального ремонту. Регулярне тестування зазвичай здійснюється за допомогою устаткування для випробувань вторинним струмом, наприклад, SCITS100 (100 A) або SCITS50D (50 A). Оскільки велика частина тестованих захисних систем залежать від часу, в пристрої установки передбачений спеціальний таймер
• Тестування трансформаторів струму в системі релейного захисту. Знову ж тести такого роду виконуються перед введенням в експлуатацію нового обладнання або після його ремонту. Крім того, установки для випробування первинним струмом ідеально підходять для застосування там, де потрібні навантаження з низьким опором і сильним струмом з можливістю його вимірювання і регулювання

Випробування первинним струмом:

Велика частина устаткування релейного захисту електропостачання живиться від трансформаторів струму через силовий кабель або збірну шину. Метод випробування первинним струмом перевіряє всі компоненти системи релейного захисту. Сильний випробувальний струм, достатній для запуску системи захисту, подається через кабель живлення. Потім вимірюється час спрацьовування захисного реле

Метод випробування первинним струмом необхідний при введенні в експлуатацію нового обладнання та заміні деталей, тому що забезпечує повну перевірку всієї системи. Однак незручність, пов'язане з розривом первинної ланцюга, робить цей метод неприйнятним для регулярних перевірок

Випробування вторинним струмом:

Метод випробування вторинним струмом підходить для перевірки роботи захисних реле, але не дозволяє проводити тестування всієї системи, включаючи трансформатори струму. Для тестування первинним струмом необхідний сильний струм (більше 500 А). Випробування вторинним струмом легше, тому що немає необхідності розривати первинну ланцюг і потужність струму, що подається на робочу котушку захисного пристрою, набагато нижче (до 100 А). Потім вимірюється час спрацьовування реле захисної системи

Іноді поставляється спеціальна тестова намотування для трансформатора, через яку можна провести випробування первинним струмом
