TM 1800
Система аналізу характеристик вимикачів TM 1800.

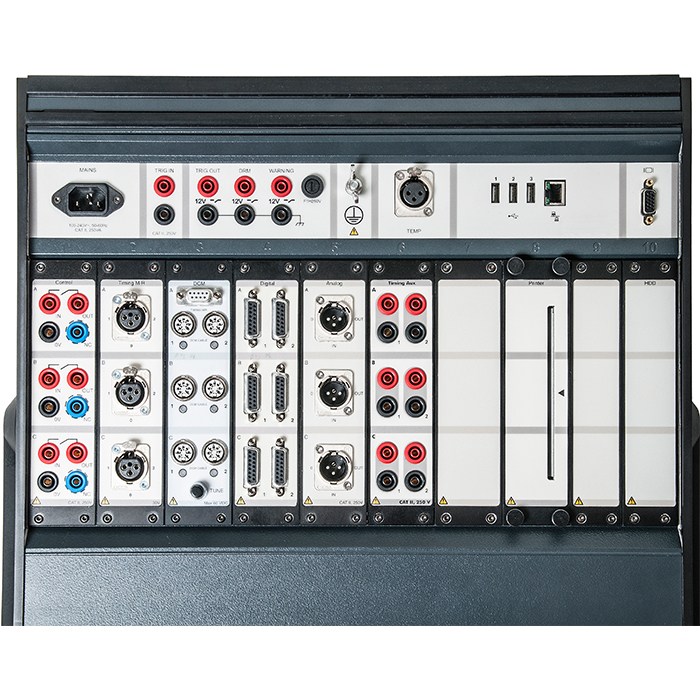

TM1800 ™ - нещодавно розроблена приладова платформа для обслуговування автоматичних вимикачів, що базується на 20-ти річному досвіді експлуатації більше 4000 аналізаторів характеристик вимикачів. Модульність конструкції дозволяє конфігурувати систему TM1800 ™ для виконання вимірювань параметрів всіх типів вимикачів, відомих в даний час на світовому ринку:
- Система повністю автономна, що зменшує кількість пристосувань і ящиків, які потрібно брати з собою для проведення випробувань в польових умовах
- можливістю розширення модулями конструкція
- Безпечне тестування з технологією DualGround ™ - обладнання заземлене з двох сторін
- Може працювати як з комп'ютером, так і без нього

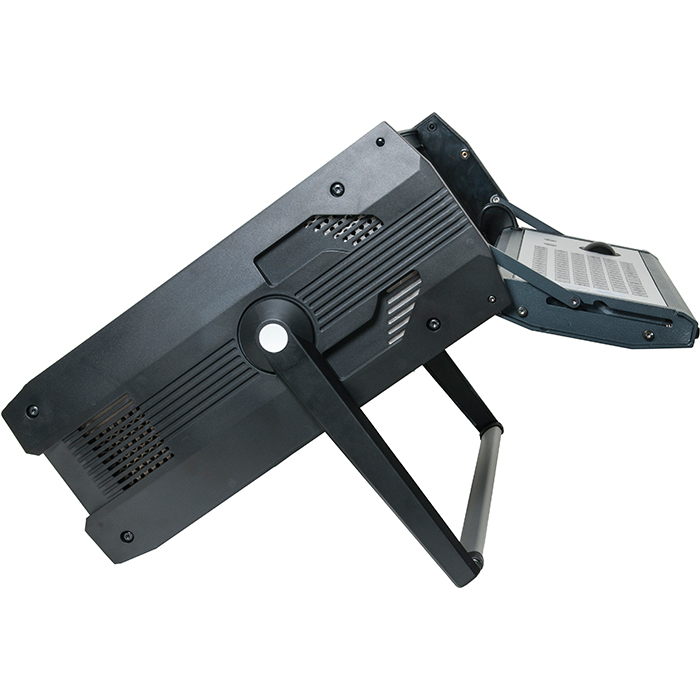

- Міцна та надійна для використання в польових умовах
У цій дуже надійної системи реалізована нова потужна технологія, яка спрощує тестування вимикачів. Вдосконалені вимірювальні модулі забезпечують істотну економію часу, так як многи параметри можуть бути виміряні одночасно, виключаючи необхідність щоразу виконувати нові установки системи
Запатентована технологія DualGround ™ тестування за допомогою нового модуля DCM робить тестування безпечним і економить час, завдяки тому, що вимикач може бути заземлений з двох сторін протягом усього випробування. Модуль DCM використовує вимірювальну технологію динамічного ємнісного виміру
Модуль Timing M / R використовує запатентовану технологію активного придушення перешкод для отримання правильних і точних значень спрацювання на вимикачах з ПВР (попередньо включений резистор) на високовольтних підстанціях

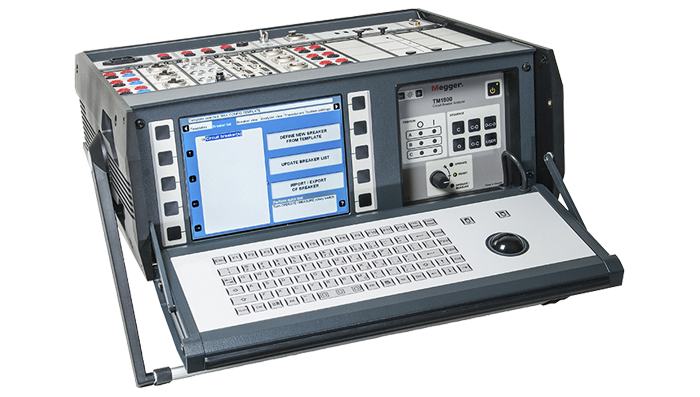

Адаптивний, простий у використанні програмний пакет підтримує вимір часу, просто повернувши ручку без необхідності попередньої настройки, щоб викликати розширені функції допомоги для підключення до тестового об'єкту. Повна клавіатура qwerty і 8-й кольоровий екран на передній частині приладу забезпечують зручний призначений для користувача інтерфейс. Робоча послідовність Виберіте- Підключіть-Огляньте забезпечує швидкий результат в три етапи. Тестування легше зробити і легше навчитися виконувати. Крім того, система забезпечує повну можливість підключення до локальної мережі, принтерів і т.д.
Технические характеристики:
|
Область применения
|
Прибор предназначен для использования навысоковольтных подстанциях и промышленныхпредприятиях.
|
|
|
Категория установки
|
CAT I
|
|
|
Степень загрязнения
|
2
|
|
|
Температура
|
||
|
Рабочая
|
от-20 °C до +50 °C
|
|
|
Хранения и транспортировки
|
-40 ° C до +70 ° C (-40 ° F до+158 ° F)
|
|
|
Вибрация
|
IEC 60068-2 - 62 г на частотах 5 - 500 Гц
|
|
|
Удары (в нерабочем режиме)
|
IEC 60068-2-2730 г, полусинусоидальном,11 мс
|
|
|
Степень защиты SDRM201/202(коробка) иподключенный Кабель SDRM связаны
|
IP 43
|
|
|
Влажность
|
5% - 95% относительной влажности, без конденсации
|
|
|
СЕ-маркировка
|
||
|
LVD
|
2006/95/EC
|
|
|
EMC
|
2004/108/EC
|
|
|
Общее
|
||
|
Размеры
|
160 х 240 х 90 мм
|
|
|
Масса
|
1,8 кг (4 фунта)
|
|
|
4,3 кг (9,5 фунта) вкл. токовые кабели
|
||
|
Всего вкл. транспорт кейс спринадлежностями
|
11 кг (24 фунтов)
|
|
|
Кабель SDRM
|
0,2 м; 0,7 кг
|
|
|
SDRM202 – Клеммы
|
||
|
Клеммы токовых выходов 1 и 2*
|
||
|
Hазомкнутая цепь
|
2.5 V DC (max)
|
|
|
Ток короткого замыкания (макс.)
|
||
|
Мгновенный
|
500 A DC
|
|
|
Через 2 секунды
|
150 A ±10%
|
|
|
Минимальный ток с кабелями
|
||
|
Мгновенный
|
200 A DC
|
|
|
Через 1 секунду
|
140 A DC
|
|
|
Защита от перенапряжения
|
45 В между клеммами и между клеммами и землей
|
|
|
Чтобы не быть подключен к цепям генерации пиковой импульсной мощности выше 1500 Вт (10/1000 / мкс)
|
||
| Кабель SDRM – клеммы | |
| TM1800/TM1600/EGIL Аналоговое входы I1 и I2* | |
| Напряжение (max) | 12 В DC |
| Напряжение | 10 В/ 250 A (TM1800, EGIL) |
| 1 В/ 250 A (TM1600) | |
| Ток короткогозамыкания (max) | 100 мA |
| SRM погрешность | |
| TM1800/TM1600 | 1% ±1uO |
| EGIL | (2% ±2uO) |
| TM1800/TM1600 DRM выходная клемма / Клема триггера | |
| Напряжение | 60 В DC (max) |
| Порог срабатывания | 9 В (min) 10 V (max) |
| Ток срабатывания пр бостижении порогасрабатывания | 40 мA (max) |
| Вход питания 24 V / 2.5 A | |
| Напряжение | 24 В DC (max) 21 V DC(min) |
| Ток | 2.5 A (max 50% intermittence) |
