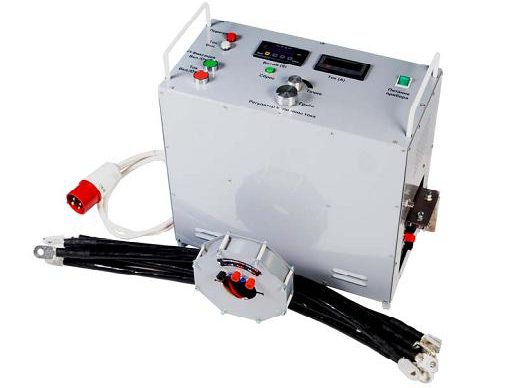

Пристрій прогрузки автоматів УПА-10М призначений для перевірки працездатності і контролю ампер-секундних характеристик автоматичних вимикачів змінним струмом промислової частоти в діапазоні 10А - 10кА, з вимірюванням і реєстрацією величин струму і часу проходить через автоматичний вимикач, далі АВ. Може використовуватися в якості регульованого джерела змінного струму до 10кА в силових ланцюгах низького імпедансу
Для забезпечення електробезпеки персоналу, вихідні струмопровідні ланцюги гальванічно розв'язані від живильної мережі. Величина напруги на вихідних шинах УПА- 10М, при повністю відкритому тиристорному ключі не перевищує 7В, що сприятливо позначається на контактах автоматичних вимикачів в момент відключення - значно зменшується їх знос при багаторазових випробуваннях
Технические характеристики:
|
Напряжение питания, (В)*
|
380 ±10%
|
|
Частота питающей сети,(Гц)
|
50 ±1%
|
|
Максимальный ток потребления питающей сети,(А)
|
140
|
|
Максимальное напряжение на выходных шинах,(В)
|
7
|
|
Максимальный ток на выходных шинах (действующее значение),(кА)
|
10
|
|
Максимальная потребляемая мощность УПА-10М,(кВ?А)
|
55
|
|
Диапазон измерения и регистрации выходного тока,(А),при погрешности измерения менее 1,5%
|
10—10000
|
|
Диапазон измерения и регистрации длительности выходного тока,(сек.), при погрешности измерения менее 0,05%
|
0,01—1000.
|
|
Порог срабатывания температурной защиты,(С°)
|
96 ±10%
|
|
Габаритные размеры,(мм)
|
450*250*475
|
|
Масса прибора без гибких шин,(кг),не более
|
54
|
|
Средний срок службы прибора,(лет)
|
10
|
уменьшится в 3 раза.
Условия эксплуатации прибора:
| Диапазон температуры окружающего воздуха,(С°) | 0—35. |
| Относительная влажность воздуха при Т=25(С°),(%) | ≤80. |
| Атмосферное давление,(мм.рт.ст.) | 630—800 |
