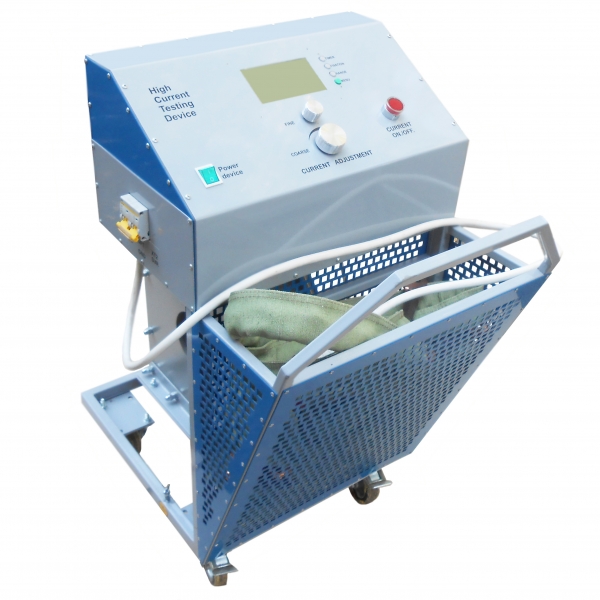

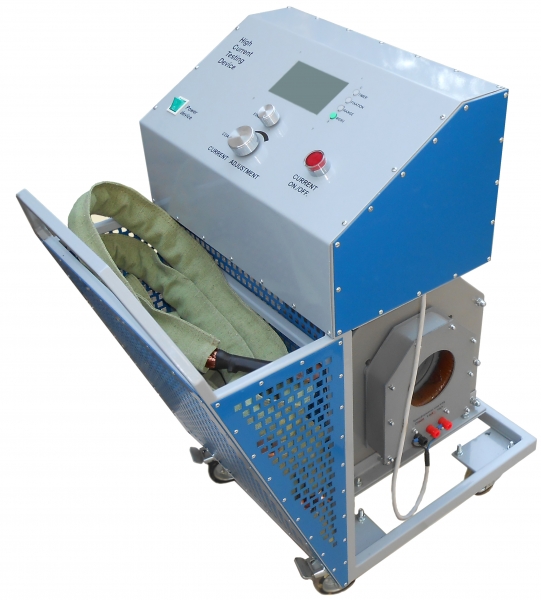

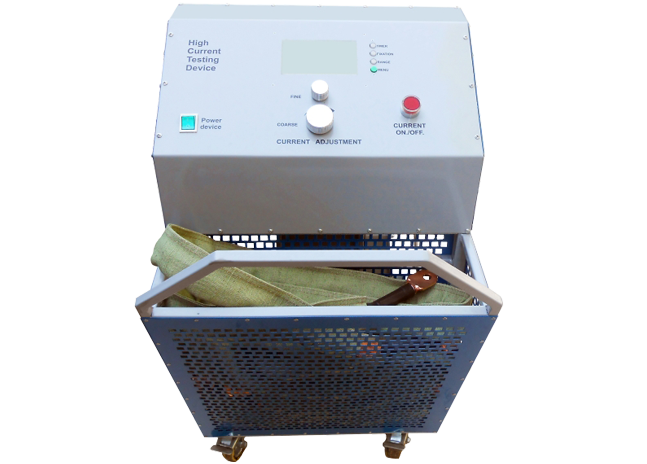

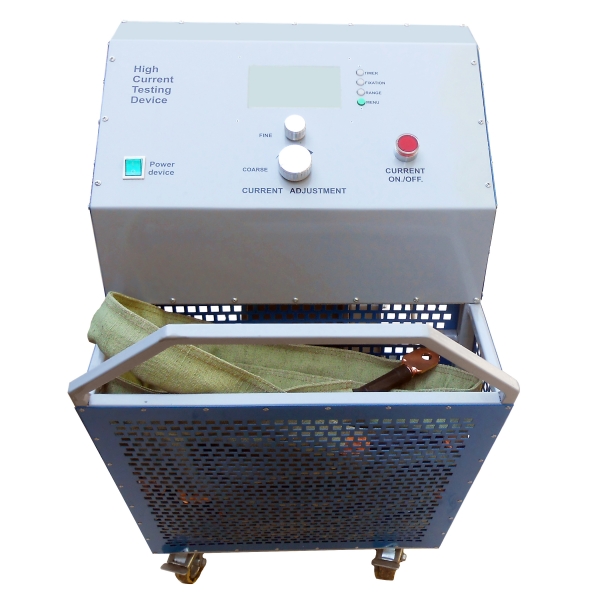

Пристрій перевірки автоматичних вимикачів - DTE-16М призначений для перевірки працездатності і контролю ампер-секундних характеристик автоматичних вимикачів змінним струмом промислової частоти в діапазоні 20А-16кА, з вимірюванням і реєстрацією величин струму і часу проходить через автоматичний вимикач. Може використовуватися в якості регульованого джерела змінного струму до 16кА в силових ланцюгах низького імпедансу
Для забезпечення електробезпеки персоналу, вихідні струмопровідні ланцюги гальванічно розв'язані від мережі живлення
Величина напруги на вихідних шинах, при повністю відкритому тиристорному ключі не перевищує 7В, що сприятливо позначається на контактах автоматичних вимикачів в момент відключення - значно зменшується їх знос при багаторазових випробуваннях
Технические характеристики:
|
Напряжение питания, (В)*
|
380 ±10%
|
|
Частота питающей сети, Гц
|
50 ±1%
|
|
Максимальный ток потребления питающей сети, А
|
140
|
|
Максимальное напряжение на выходных шинах, В
|
7
|
|
Максимальный ток на выходных шинах (действующее значение), кА
|
16
|
|
Максимальная потребляемая мощность, кВА
|
100
|
|
Диапазон измерения и регистрации выходного тока, А
|
|
|
при погрешности измерения менее 3%
|
20 — 16000
|
|
Диапазон измерения и регистрации длительности выходного тока, сек
|
|
|
при погрешности измерения менее 1,5%
|
0,01 — 1000
|
|
Порог срабатывания температурной защиты, °С
|
96 ±10%
|
|
Габаритные размеры, мм
|
720х485х880
|
|
Масса прибора без гибких шин, кг, не более
|
86
|
|
Средний срок службы прибора, лет
|
10
|
