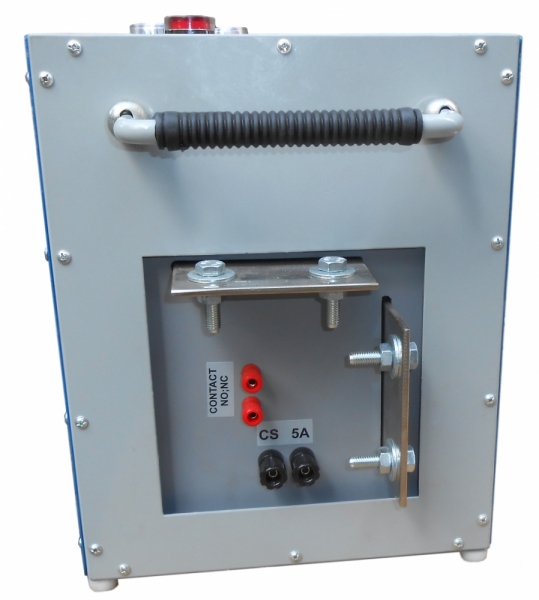

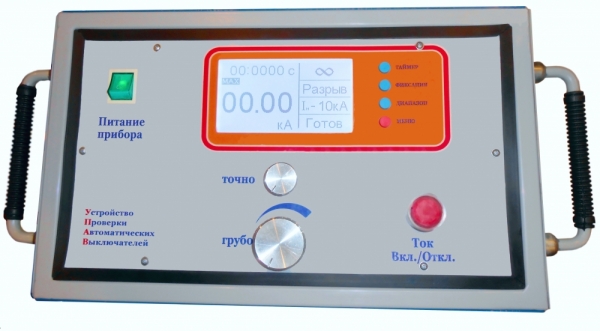

Пристрій перевірки автоматів - DTE-6М призначений для перевірки працездатності і контролю ампер-секундних характеристик автоматичних вимикачів змінним струмом промислової частоти в діапазоні 6А-6кА, з вимірюванням і реєстрацією величин струму і часу проходить через автоматичний вимикач, далі АВ. Може використовуватися в якості регульованого джерела змінного струму до 6кА в силових ланцюгах низького імпедансу
Для забезпечення електробезпеки персоналу, вихідні струмопровідні ланцюги гальванічно розв'язані від мережі живлення. Величина напруги на вихідних шинах пристрої прогрузки автоматів - 6М, при повністю відкритому тиристорному ключі не перевищує 7В, що сприятливо позначається на контактах автоматичних вимикачів в момент відключення - значно зменшується їх знос при багаторазових випробуваннях
Технические характеристики:
|
Напряжение питания, (В)*
|
380 ±10%
|
|
Частота питающей сети,(Гц)
|
50 ±1%
|
|
Максимальный ток потребления питающей сети,(А)
|
50
|
|
Максимальное напряжение на выходных шинах,(В)
|
7
|
|
Максимальная потребляемая мощность, кВА
|
30
|
|
** Диапазон измерения и регистрации выходного тока, А, при погрешности измерения менее 3%
|
6—6000
|
|
Диапазон измерения и регистрации длительности выходного тока, сек, при погрешности измерения менее 1,5%
|
0,01—1000
|
|
Порог срабатывания температурной защиты,(С°)
|
96 ±10%
|
|
Габаритные размеры,(мм)
|
500*250*475
|
|
Масса прибора без гибких шин,(кг),не более
|
56
|
|
Средний срок службы прибора,(лет)
|
10
|
| Диапазон температуры окружающего воздуха,(С°) | +10 +35 |
| Относительная влажность воздуха при Т=25(С°),(%) | ≤80. |
| Атмосферное давление,(мм.рт.ст.) | 630 — 795 |
