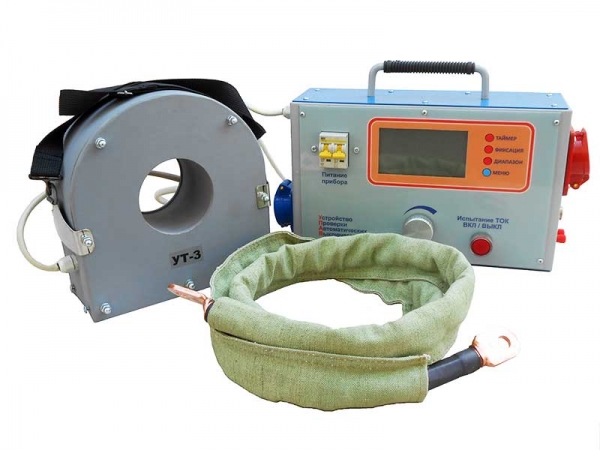

Пристрій перевірки автоматичних вимикачів-DТЕ-3М призначений:
- Для перевірки працездатності і контролю ампер-секундних характеристик автоматичних вимикачів змінного струму промислової частоти в діапазоні 20А-3кА, з вимірюванням і реєстрацією величин часу і струму, що пропускається через автоматичний вимикач, далі АВ
- Для перевірки та атестації струмових вимірювальних і захисних трансформаторів струму, первинним струмом
- Для перевірки і калібрування струмових реле
- Для перевірки і калібрування теплових струмових реле
- Для перевірки плавких запобіжників
- Може використовуватися в якості регульованого джерела змінного струму до 3кА в силових ланцюгах низького імпедансу для лабораторних робіт
Пристрій DТЕ-3М є переносним приладом. Для забезпечення електробезпеки персоналу, вихідні струмопровідні ланцюги гальванічно розв'язані від мережі живлення
Технические характеристики:
В описании устройства приняты следующие сокращенные обозначения:
РНО – регулятор напряжения однофазный;
БУ-3 – блок управления устройства DТЕ-3М;
УТ-3 – усилитель тока устройства DТЕ-3М;
ДТ-3 – датчик тока комплектный устройства DТЕ-3М.
| Напряжение питания, (В)* | 230 ±5% |
| Частота питающей сети,(Гц) | 50 – 60 |
| Максимальное напряжение на одном витке выходной шины, В | 1,3 |
| Максимальный ток на выходной шине (два витка), А | 3000 |
| Максимальная потребляемая мощность DТЕ-3М, кВА | 8 |
| Время непрерывной работы при выходном тока 3кА не менее, с | 0 |
| * Диапазон True RMS измерения и регистрации выходного тока, при погрешности измерения менее 3%, А |
20 — 3300 |
| Диапазон измерения и регистрации длительности выходного тока, при погрешности измерения менее 1,5% , сек |
0,02 — 99999 |
| Порог срабатывания температурной защиты, °С | 96 ±10% |
| Масса блока управления БУ–3, кг, не более | 5,7 |
| Масса усилителя тока УТ–3, кг, не более | 14,7 |
| Масса медной гибкой шины, кг, не более | 6 |
| Масса датчика тока ДТ–3, кг, не более | 1,8 |
| Габаритные размеры БУ–3, мм, не более | 430х135х265 |
| Габаритные размеры УТ–3, мм, не более | 285х135х260 |
| Средний срок службы прибора, лет | 10 |
Условия эксплуатации:
| Блок управления устройства, БУ–3 | 1шт. |
| Кабель питания блока управления | 1шт. |
| Усилитель тока устройства, УТ–3 | 1шт. |
| Шина гибкая, длина — 2,0м, сечением — 95мм2 | 1шт. |
| Датчик тока, ДТ–3, с кабелем подключения | 1шт. |
| Транспортная сумка для хранения и переноса комплекта шины гибкой и датчика тока | 1шт. |
| Руководство по эксплуатации устройства DТЕ-3М | 1шт. |
Комплект поставки:
| Блок управления устройства, БУ–3 | 1шт. |
| Кабель питания блока управления | 1шт. |
| Усилитель тока устройства, УТ–3 | 1шт. |
| Шина гибкая, длина — 2,0м, сечением — 95мм2 | 1шт. |
| Датчик тока, ДТ–3, с кабелем подключения | 1шт. |
| Транспортная сумка для хранения и переноса комплекта шины гибкой и датчика тока | 1шт. |
| Руководство по эксплуатации устройства DТЕ-3М | 1шт. |
