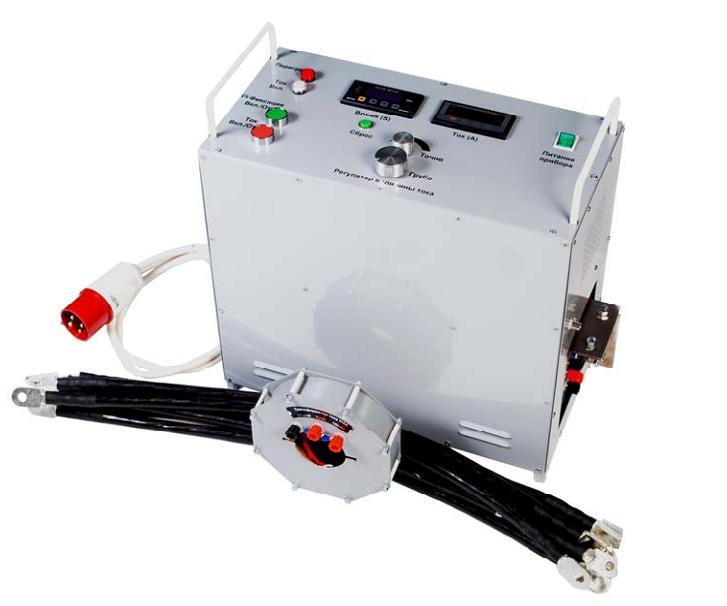

Пристрій прогрузки автоматичних вимикачів УПА-14М
Пристрій прогрузки автоматів УПА-14М призначений для перевірки працездатності і контролю ампер-секундних характеристик автоматичних вимикачів
ПРИЗНАЧЕННЯ
Пристрій прогрузки автоматів УПА-14М призначений для перевірки працездатності і контролю ампер- секундних характеристик автоматичних вимикачів змінним струмом промислової частоти в діапазоні 15А - 14кА, з вимірюванням і реєстрацією величин струму і часу проходить через автоматичний вимикач, далі АВ. Може використовуватися в якості регульованого джерела змінного струму до 14кА в силових ланцюгах низького імпедансу. Для забезпечення електробезпеки персоналу, вихідні струмопровідні ланцюги гальванічно розв'язані від живильної мережі. Величина напруги на вихідних шинах УПА- 14М, при повністю відкритому тиристорному ключі не перевищує 7В, що сприятливо позначається на контактах автоматичних вимикачів в момент відключення - значно зменшується їх знос при багаторазових випробуваннях.
ТЕХНІЧНІ ХАРАКТЕРИСТИКИ
Технічні характеристики УПА- 14М
Напруга живлення, В ---------------------------------------------- ----- 380 ± 10 %
Частота мережі, Гц --------------------------------------------- - 50 ± 1 %
Максимальний струм споживання живильної мережі, А ---------------------- 140
Максимальна напруга на вихідних шинах, В ------------------------- 7
Максимальний струм на вихідних шинах (діюче значення), кА -14
Максимальна споживана потужність УПА- 14М, кВА ---------------- 55
Діапазон вимірювання та реєстрації вихідного струму, А,
при похибки вимірювання менше 2,5 % ------------------------------------- 15 - 14000
Діапазон вимірювання та реєстрації тривалості вихідного струму, сек,
при похибки вимірювання менше 1,5% --------------------------------- 0,01 - 1000
Поріг спрацьовування температурного захисту, °С ------------------------ 96 ± 10 %
Габаритні розміри, мм --------------------------------------------- 500х250х475
Маса приладу без гнучких шин, кг, не більше -------------------------------- 56
Середній термін служби приладу, років -------------------------------------------- 10
Допускається живлення УПА- 14М від напруги 220В, при цьому максимальний вихідний струм - 9кА. Технічні характеристики відповідають наведеним значенням при експлуатації приладу в комплекті з регулятором напруги однофазним (РНО).
