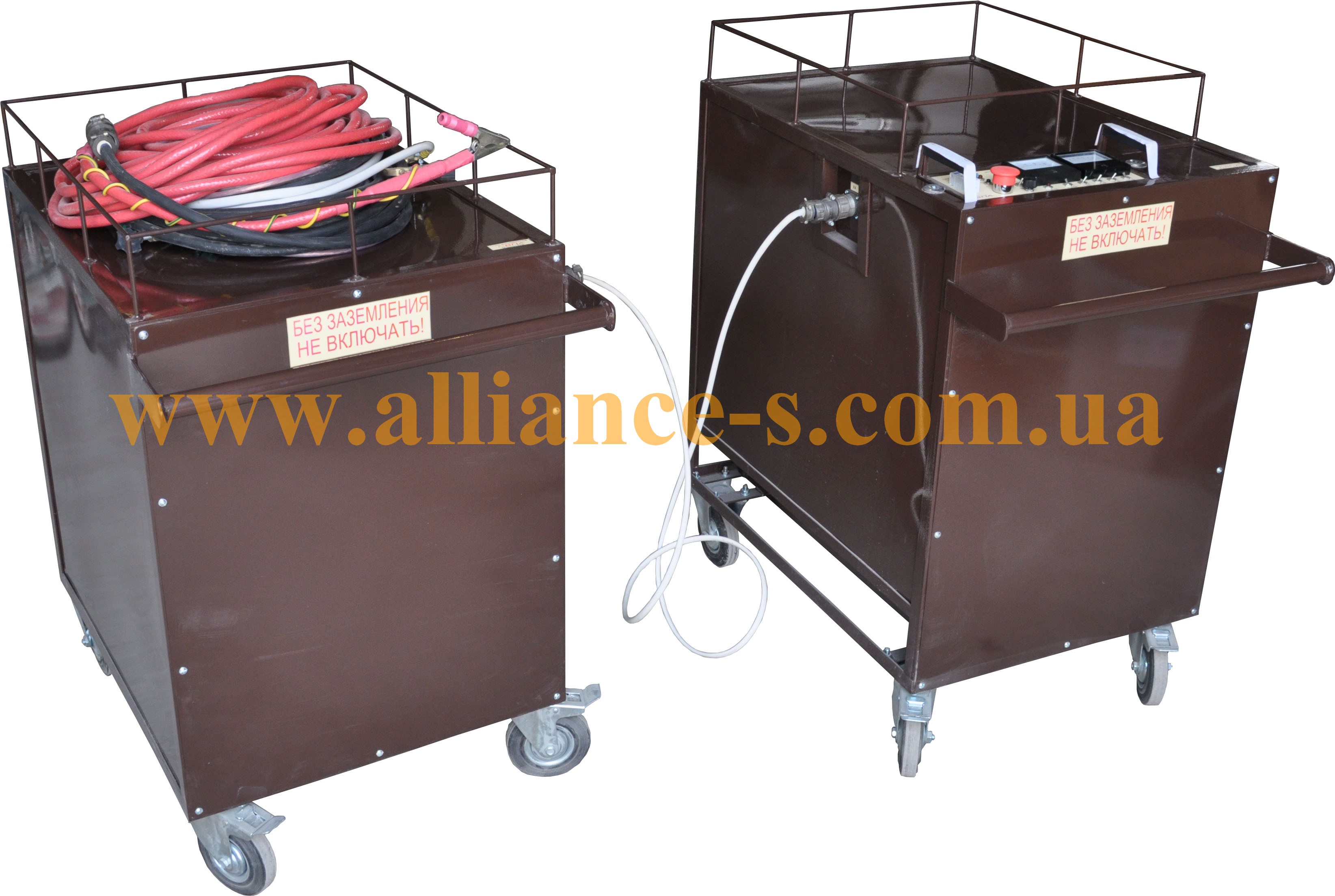

СТЕНД ВИСОКОВОЛЬТНИЙ ДЛЯ ПРОПАЛЕННЯ ДЕФЕКТНОЇ ІЗОЛЯЦІЇ КАБЕЛЮ "СВПА"

ПРИЗНАЧЕННЯ

• пропалення дефектної ізоляції кабелів з подальшим дожігом її;
• визначення траси кабельних ліній;
• топографічного визначення місць пошкодження кабельних ліній індукційним і акустичним методами;
• визначення відстані до місця пошкодження кабелів напругою 0,4-10 кВ імпульсним беспрожіговим методом на високій і низькій напрузі.

ТЕХНІЧНІ ДАНІ

ЗАГАЛЬНІ ТЕХНІЧНІ ДАНІ СВПА

Живлення – однофазна мережа змінного струму частотою 50±2 Гц, напругою 220±20В ±2 Гц, напряжением 220±20В

Споживаний струм, не більш, А, 30

Маса устаткування, кг, не більш - 170

Обслуговуючий персонал – 2 оператори (не менше)

Термін служби, років, - 10

Модуль управляючий.

Максимальна вихідна напруга в режимі холостого ходу, кВ, 22

Мінімальна вихідна напруга в режимі холостого ходу, кВ, 1

Кількість рівнів пропалення . 5

Максимальний струм блоку пропалення в режимі короткого замикання, А, не менш 11

Максимальна напруга дожіга в режимі холостого ходу, В, 500

Максимальний струм дожіга в режимі короткого замикання, А, не менше 22 Споживана потужність блоку пропалення, кВА, не більш, 16,8

Потужність, що віддається в навантаження, кВА, не менш 11

Режим роботи блоку пропалення – тривалий Маса, кг, не більш, 90

Габаритних розмірів, мм, 760х400х1000

Модуль ГАУВ

Ємність накопичувача, мкФ: 16,0

Максимальна вихідна напруга, кВ, 19

Максимальна енергія імпульсу розряду, Дж, 2880

Режимів роботи:

- ручний;

- автоматичний з частотою дотримання імпульсів розряду 0,4 Гц

Габаритні розміри, мм, 760х400х1000
