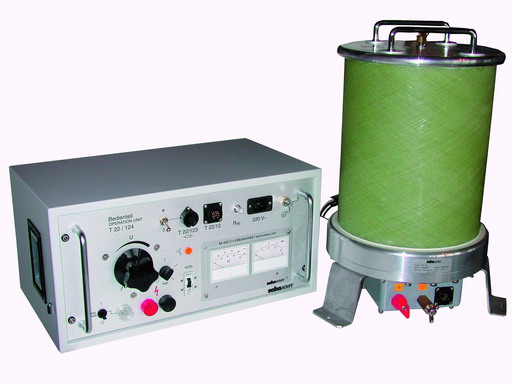

Пристрій для пропалення T22/13 В є дуже потужним переносним приладом високої напруги 15 кВ, який вживається переважно на підприємствах енергопостачання для визначення місць пошкодження в силових кабелях низької та середньої напруги, а також в кабелях управління (контрольних кабелях).
Висока вихідна потужність приладу і стійка робота при короткому замиканні дає можливість майже у всіх випадках без проблем перетворити високоомні і запливаючі пошкодження кабелів в низькоомний паралельний шунт, а часто навіть у коротке замикання.
Надійна ізоляція всіх частин приладу від високої напруги і автоматичний розряд об'єкта, що перевіряється після відключення або раптового припинення струму забезпечує максимальний захист користувача.
Застосування
Прилад працює як джерело енергії (струму) для визначення місць пошкодження в силових кабелях і в кабелях управління. Переважно він використовується для пропалювання високоомних і запливаючих пошкоджень у кабелях в мережі енергопостачання з низьким і середнім рівнем напруги.
Крім цього прилад можна використовувати разом з луна-імпульсним вимірювальним приладом для попереднього визначення місця пошкодження кабелю методом загасання або імпульсом (ARM) електричної дуги.
Особливості:
Надійна ізоляція всіх частин приладу від високої напруги і автоматичний розряд об'єкта, що перевіряється після відключення або раптового припинення струму забезпечує максимальний захист користувача.
Застосування
Прилад працює як джерело енергії (струму) для визначення місць пошкодження в силових кабелях і в кабелях управління. Переважно він використовується для пропалювання високоомних і запливаючих пошкоджень у кабелях в мережі енергопостачання з низьким і середнім рівнем напруги.
Крім цього прилад можна використовувати разом з луна-імпульсним вимірювальним приладом для попереднього визначення місця пошкодження кабелю методом загасання або імпульсом (ARM) електричної дуги.
Особливості:
- Стійкий до короткого замикання;
- Оснащений сучасною схемою підключення для стабілізації потужності горіння;
- Максимальний струм горіння 25 А;
- Плавне регулювання напруги горіння від 0 до 15 кВ;
- Вказівник вихідного струму і вихідної напруги;
- Вбудоване блокування і розрядник;
- Датчик тактових імпульсів для визначення місця замикання на землю
ТЕХНІЧНІ ХАРАКТЕРИСТИКИ
| Живлення | 200/240 В; 50 Гц (110 В, 60 Гц за запитом) |
| Споживча потужність | макс. 16 A – 3,5 кВА |
| Вихідна напруга | макс. 15 кВ |
| Ефективний вихідний струм | 300 мA |
| У разі інтерфейсу | 25 A |
| Захист від перевантажень для | мережевого трансформатора, нульових вентилів, опору замикання на землю |
|
Схема датчика тактових імпульсів |
для вимірювання заземлення із зондом для вимірювання крокової напруги |
| Розміри (Ш x В x Г) | 548 x 585 x 254 мм (19 дюм. корпус) |
| Вага | близько 57 кг |
