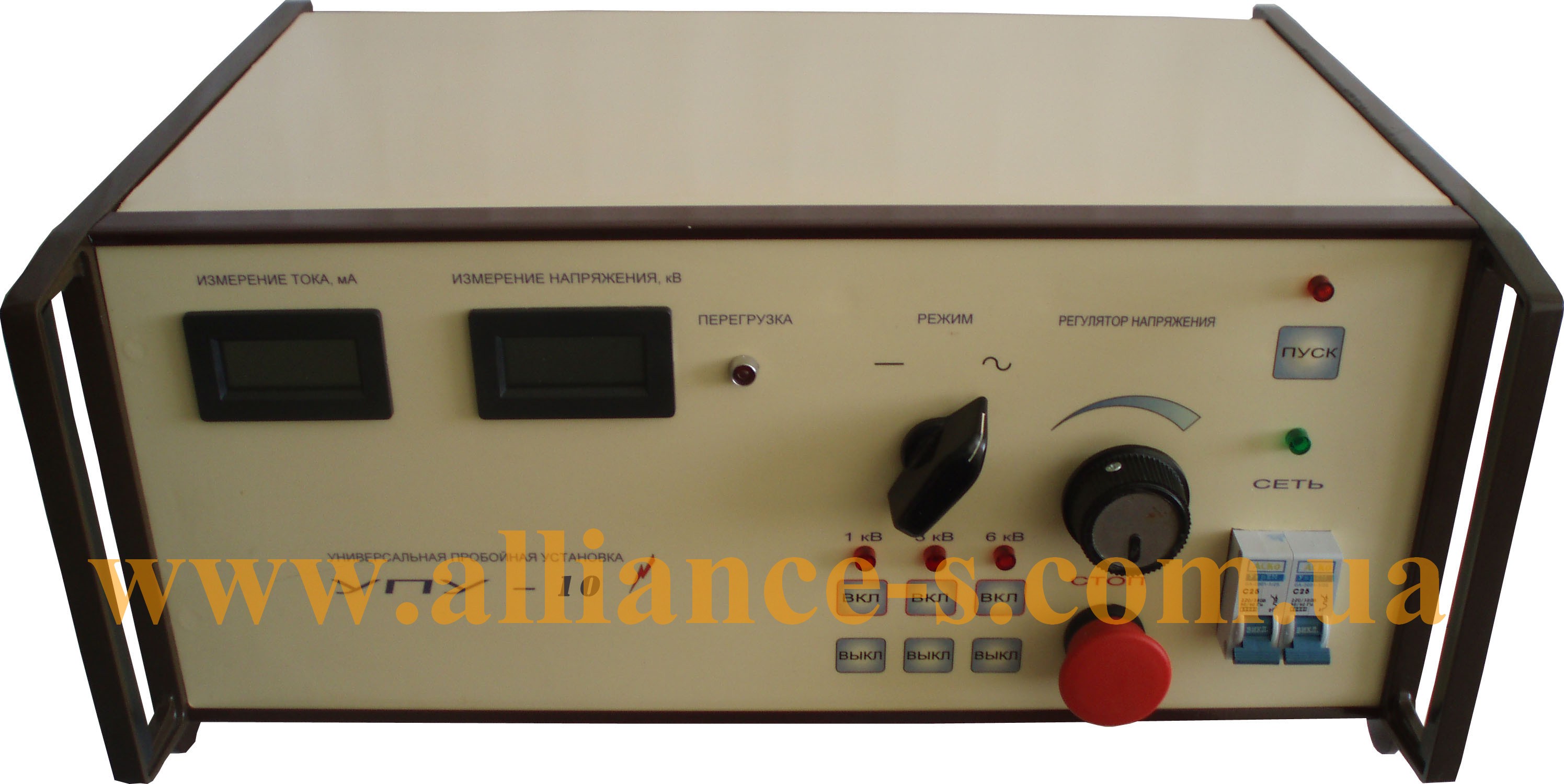

Установка пробійна універсальна "УПУ-10"

ПРИЗНАЧЕННЯ

Установка пробійна універсальна УПУ-10 (надалі по тексту – УПУ-10) призначена для випробування ізоляції електротехнічного устаткування і матеріалів змінною синусоїдальною напругою частотою 50 Гц і випрямленою напругою негативної полярності, регульованою в межах 0-10 кВ з вихідним струмом до 100 мА

Сфера застосування – електротехніка і енергетика.

Завдяки підвищеному вихідному струму установка може бути використана для випробування на змінній напрузі ізоляції обмоток крупних електричних машин. З успіхом може бути використана для випробування захисних засобів на відповідну напругу (рукавички і тому подібне), а також для заряду ємкісних накопичувачів енергії.

Установка розрахована для експлуатації в приміщеннях або під навісом при робочих значеннях температури повітря від плюс 5°С до плюс 40° З, відносній вологості до 80 % при температурі плюс 20° З і атмосферному тиску 84,0 – 106,7 кПа (630 – 800 мм. рт. ст.).

Живлення – однофазна мережа синусоїдального змінного струму напругою 220±20 В, частотою 50±1 Гц.

Установка обслуговується одним оператором з правом роботи на установках з напругою вище 1000В.

ТЕХНІЧНІ ДАНІ

• Межі установки вихідної напруги, кВ, 1; 3; 10
• Приведена відносна погрішність установки і виміру вихідної напруги %, не більш, - 3
• Максимальний вихідний струм, мА, - 100
• Приведена відносна погрішність виміру струму %, не більш - 3
• Поріг спрацьовування струмового захисту, мА, - 102±2
• Споживана потужність, ВА, не більше 1000
• Габаритні розміри, мм, блок управління - 320х200х355 блок високої напруги - 315х290х410
• Маса, кг, не більш:

          -блок управління - 15

          -блок високої напруги - 25

• Час роботи в безперервному режимі при максимальній потужності, година, - 8
• Середній термін служби виробу, років – 6

 Для сушіння діелектричних рукавичок після випробування їх на пробійну напругу рекомендуємо шафу ШСП-100Н.
