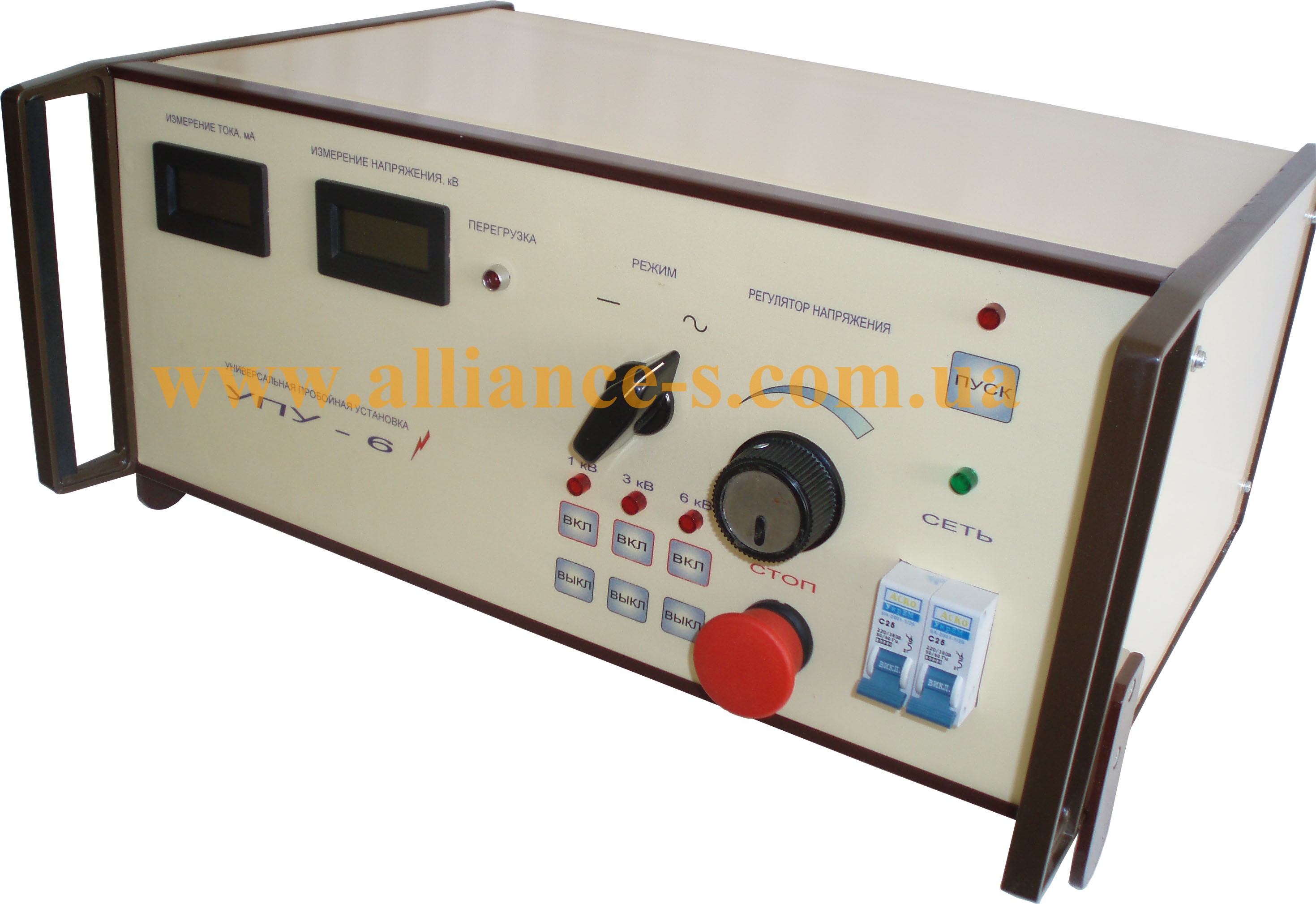

Установка пробійна універсальна "УПУ-6"

ПРИЗНАЧЕННЯ

Установка пробійна універсальна УПУ-6 призначена для випробування ізоляції електротехнічного устаткування і матеріалів змінною синусоїдальною напругою частотою 50 Гц і випрямленою напругою негативної полярності, регульованою в межах від 0 до 6 кВ. Завдяки підвищеному вихідному струму установка може бути використана для випробування на змінній напрузі ізоляції обмоток крупних електричних машин. З успіхом може бути використана для випробування захисних засобів (боти, рукавички, килимки і тому подібне), а також для заряду ємкісних накопичувачів енергії.

ТЕХНІЧНІ ДАНІ

• Живлення – однофазна мережа змінного струму напругою 220 В, частотою 50 Гц.
• Установка обслуговується одним оператором з правом роботи на установках з напругою вище 1000 В.
• Межі установки вихідної напруги – 1, 3 і 6 кВ.
• Відносна погрішність установки і виміру вихідної напруги, не більш, 3 %.
• Максимальний вихідний струм – 100 мА.
• Відносна погрішність виміру струму не більш – 3 %.
• Поріг спрацьовування струмового захисту – 1,2 Iп.
• Споживана потужність, не більш, 650 ВА.
• Габаритні розміри – 480х200х350 мм.
• Маса, не більш, 25 кг.
• Час роботи в безперервному режимі при максимальній потужності – 8 год.
• Середній термін служби виробу – 6 років.

 Для сушіння діелектричних рукавичок після випробування їх на пробійну напругу рекомендуємо шафу ШСП-100Н.
